Hardware Reference Guide - HP Compaq dc7800 Convertible Minitower

7. Helyezzen két tartócsavart a meghajtó mindkét oldalára, az alsó nyílásokba (1).
MEGJEGYZÉS: Az optikai meghajtók, hajlékonylemez-meghajtók és memóriakártya-olvasók
M3-as metrikus csavarokkal rögzíthetők. Az oldallap alatt, a hajlékonylemez-meghajtó tartókeretén
nyolc metrikus pótcsavart talál. A HP által biztosított metrikus csavarok feketék. A következő helyen
megtekintheti a kiegészítő M3-as metrikus tartócsavar helyét:
További meghajtók
beépítése, 28. oldal .
A meghajtó cseréjekor helyezze át a négy tartócsavart a régi meghajtóról az újra.

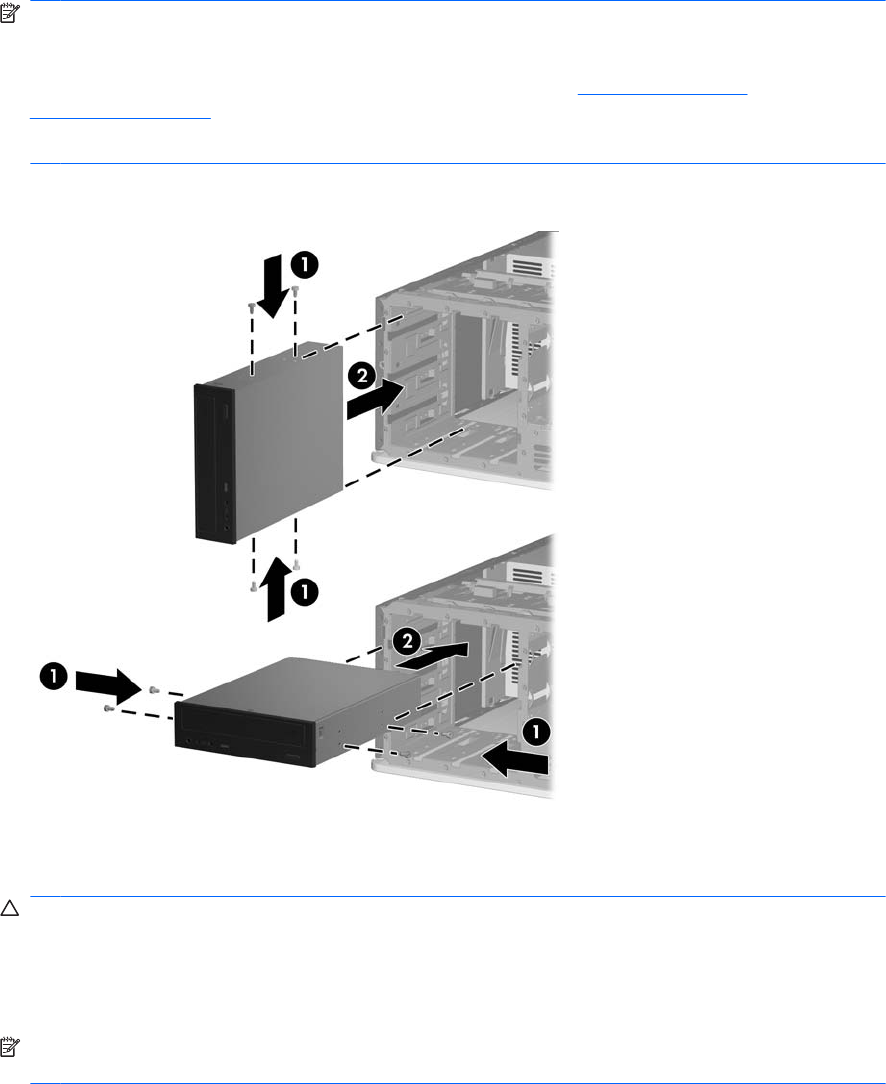

2-22 ábra 5,25 hüvelykes meghajtó behelyezése minitoronyba (felül) és asztali számítógépbe
(alul)
8. A meghajtófoglalatban záródásig csúsztatva helyezze be a meghajtót a kívánt meghajtórekeszbe
(2). A meghajtózár automatikusan biztosítja a meghajtót a rekeszben.
VIGYÁZAT! Az alsó 5,25 hüvelykes meghajtórekesz rövidebb, mint a felső két rekesz. Az alsó
rekeszbe csak olyan fél magasságú meghajtó vagy más eszköz helyezhető, amely legfeljebb 14,5
cm hosszú. Ne próbáljon meg nagyobb meghajtót, például optikai meghajtót erőltetni az alsó
rekeszbe, mert a meghajtó és az alaplap is megsérülhet. A szükségesnél nagyobb erő alkalmazása
a meghajtó behelyezése során károsíthatja a meghajtót.
MEGJEGYZÉS: Harmadik meghajtó behelyezése esetén előfordulhat, hogy el kell távolítani a
pántot, amely a további csatlakozókat összefogja.
32 2. fejezet Hardverbővítés HUWW
