Hardware Reference Guide - HP Compaq dc7800 Convertible Minitower

8. Az 5,25 hüvelykes meghajtórekeszben lévő meghajtók kioldásához nyomja le a rövid sárga
meghajtózárat az ábrának megfelelően. A meghajtózárat lenyomva tartva húzza ki a meghajtókat
a rekeszből.

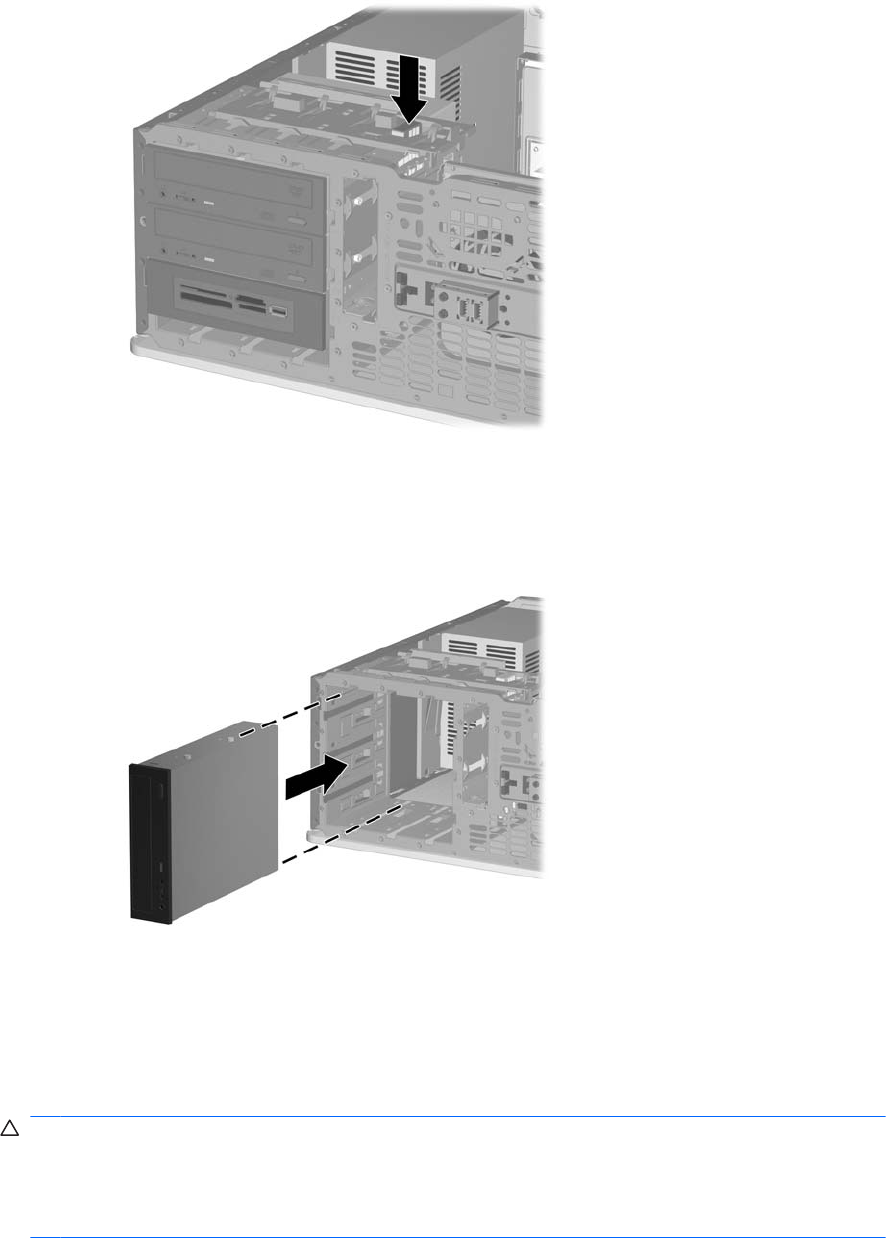

2-38 ábra 5,25 hüvelykes meghajtó kioldása a meghajtórekeszből (asztali elrendezés esetén)
9. Az egyes meghajtók visszahelyezése előtt a meghajtókat fordítsa el úgy, hogy a belső 3,5
hüvelykes meghajtóval megegyező irányban álljanak. A meghajtó aljának a sárga meghajtózárral
párhuzamosan kell állnia.
2-39 ábra Meghajtó behelyezése minitornyos elrendezés esetén
10. Óvatosan csúsztassa a meghajtót a legfelső szabad rekeszbe, amíg a helyére nem kattan. A
meghajtó akkor kerül a helyére, amikor a meghajtózár biztosítja. Ismételje meg a lépést mindegyik
meghajtóval.
VIGYÁZAT! Az alsó 5,25 hüvelykes meghajtórekesz rövidebb, mint a felső két rekesz. Az alsó
rekeszbe csak olyan fél magasságú meghajtó vagy más eszköz helyezhető, amely legfeljebb 14,5
cm hosszú. Ne próbáljon meg nagyobb meghajtót, például optikai meghajtót erőltetni az alsó
rekeszbe, mert a meghajtó és az alaplap is megsérülhet. A szükségesnél nagyobb erő alkalmazása
a meghajtó behelyezése során károsíthatja a meghajtót.
11. Csatlakoztassa az 5,25 hüvelykes meghajtórekeszben lévő meghajtókhoz az adat- és
tápkábeleket.
44 2. fejezet Hardverbővítés HUWW
