b. Hvis du fjerner et standard PCI-kort, tar du tak i hver ende av kortet og vrikker det forsiktig
frem og tilbake til kontaktene løsnes fra sokkelen. Løft kortet rett opp for å fjerne det. Pass på
at kortet ikke skraper mot andre komponenter.

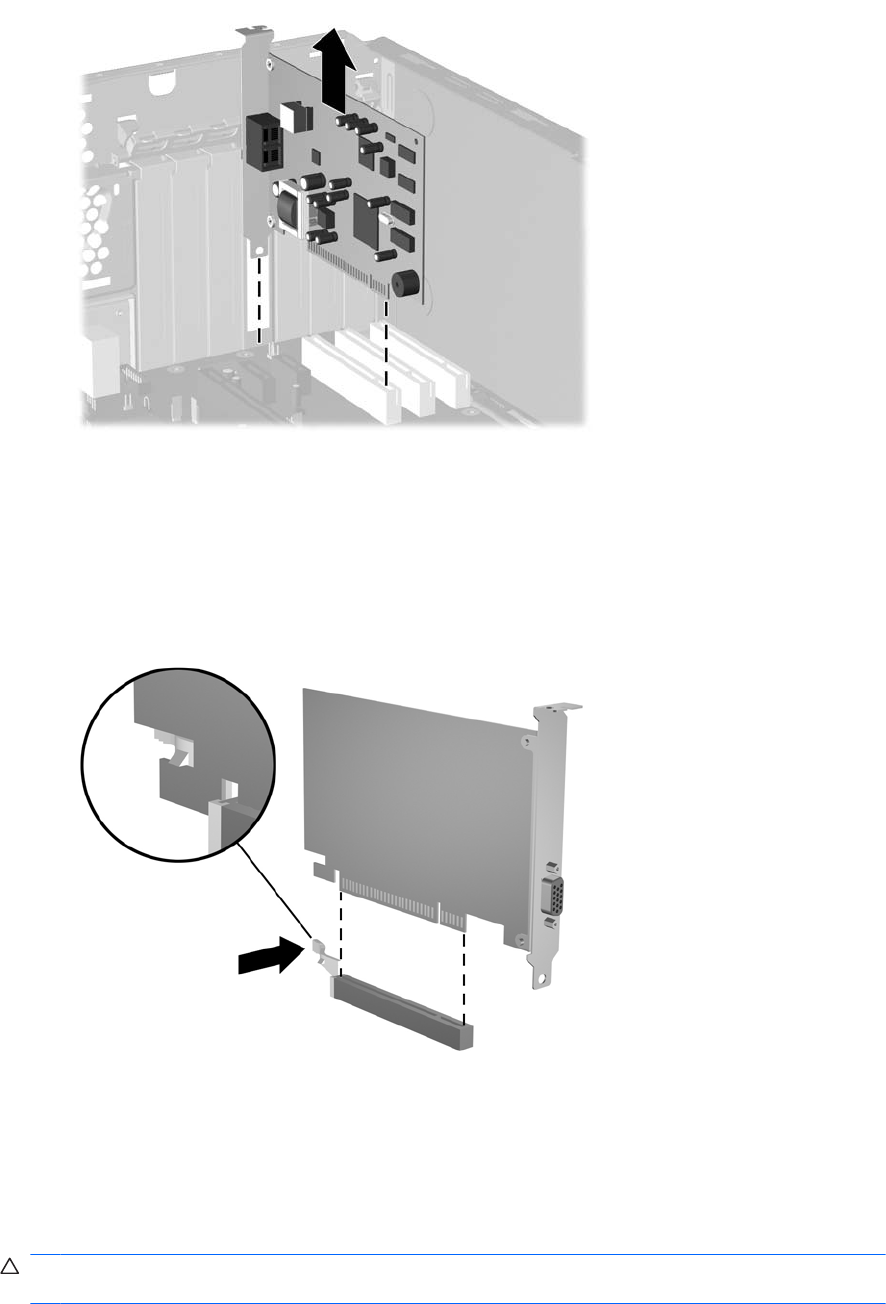

Figur 2-12 Fjerne et standard PCI-utvidelseskort
c. Hvis du fjerner et PCI Express x16-kort, må du trekke festespaken på baksiden av
utvidelsessporet bort fra kortet og deretter vrikke kortet forsiktig frem og tilbake til kontaktene
løsnes fra sokkelen. Løft kortet rett opp for å fjerne det. Pass på at kortet ikke skraper mot
andre komponenter.
Figur 2-13 Fjerne et standard PCI Express x16-utvidelseskort
9. Oppbevar kortet som ble fjernet, i antistatisk emballasje.
10. Hvis du ikke installerer et nytt utvidelseskort, må du installere et utvidelseskortdeksel for å lukke
det åpne sporet.
FORSIKTIG: Når du har fjernet et utvidelseskort, må du erstatte det med et nytt kort eller et
utvidelsesspordeksel for riktig kjøling av interne komponenter under bruk.
22 Kapittel 2 Maskinvareoppgraderinger NOWW
