11. Når du skal installere et nytt utvidelseskort, skyver du braketten på enden av kortet inn i sporet på
baksiden av chassiset og trykker kortet bestemt inn i sokkelen på systemkortet.

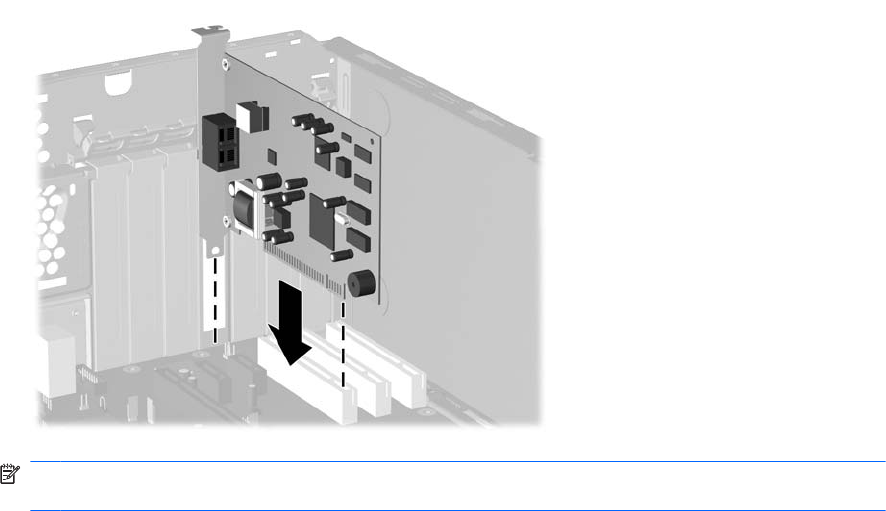

Figur 2-14 Installere et utvidelseskort
MERK: Når du installerer et ekspansjonskort, må du trykke bestemt på kortet slik at hele
kontakten kommer ordentlig på plass i kortposisjonen.
12. Lukk sperrelåsen for utvidelseskortet, og påse at den låser seg ordentlig.
13. Koble om nødvendig eksterne kabler til det installerte kortet. Koble om nødvendig interne kabler
til systemkortet.
14. Sett tilgangspanelet på plass igjen.
15. Koble til strømledningen igjen, og slå på datamaskinen.
16. Lås eventuelle sikkerhetsenheter som ble løsnet da tilgangspanelet på datamaskinen ble fjernet.
17. Konfigurer om nødvendig datamaskinen på nytt. Se Håndbok for Computer Setup (F10) Utility for
instruksjoner om hvordan du bruker Computer Setup.
NOWW Ta bort eller installere et utvidelseskort 23
