Installere ekstra stasjoner
Datamaskinen støtter inntil fem stasjoner som kan installeres i forskjellige konfigurasjoner.
Når du installerer tilleggsstasjoner, må du huske på dette:
●
Hoveddisken av typen seriell ATA (SATA) må kobles til den mørkeblå SATA-kontakten på
systemkortet merket SATA0.
●
Koble den første optiske SATA-stasjonen til den hvite SATA-kontakten på systemkortet merket
SATA1.
●
Besett alltid den mørkeblå SATA0-kontakten og den hvite SATA1-kontakten før den lyseblå
SATA4-kontakten og den oransje SATA5-kontakten.
●
Koble enda en optisk SATA-stasjon til den oransje SATA5-kontakten.
●
Koble flere SATA-harddisker til de neste, tilgjengelige (ledige) SATA-kontaktene på systemkortet
i følgende rekkefølge: SATA0, SATA1, SATA5, SATA4.
●
Koble en diskettstasjon til kontakten merket FLOPPY.
●
Koble en minnekortleser til USB-kontakten merket MEDIA CARD.
●
Systemet støtter ikke optiske Parallel ATA-stasjoner (PATA) eller PATA-harddisker.
●
Du kan installere enten en tredels- eller en halvhøydestasjon i en halvhøydebrønn.
●
Du må installere styreskruer for å sikre at stasjonen blir riktig plassert i stasjonskonsollen og låses
på plass. HP har installert ekstra styreskruer på chassiset. Harddisken bruker 6-32-styreskruer,
fire av disse er installert på harddiskbeslaget under tilgangspanelet. Alle andre stasjoner bruker
M3 metriske skruer, åtte av disse er installert på diskettstasjonsbeslaget under tilgangspanelet. De
metriske skruene som leveres av HP, er svarte. 6-32-styreskruene levert av HP er sølvfargede og
blå.

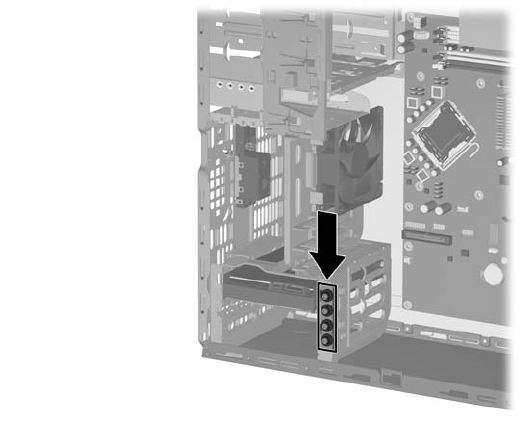

Figur 2-19 Plassering av ekstra styreskruer for harddisk
Figur 2-20 Plassering av ekstra M3-styreskruer for optisk stasjon
