Hardware Reference Guide - HP Compaq dc7800 Convertible Minitower

8. Installer stasjonen i ønsket stasjonsbrønn ved å skyve den helt inn på forsiden av stasjonskonsollen
til den låser seg på plass (2). Stasjonslåsen fester automatisk stasjonen i brønnen.
FORSIKTIG: Den nederste 5,25-tommers stasjonsbrønnen har mindre dybde enn de to øvre
brønnene. Den nederste brønnen støtter stasjoner med halv høyde eller andre enheter som ikke
måler mer enn 14,5 cm i dybden. Du må ikke prøve å presse en større stasjon, for eksempel en
optisk stasjon, inn i stasjonsbrønnen. Det kan føre til skader på stasjonen og systemkortet. Bruker
du for stor kraft når du installerer en stasjon i stasjonsbrønnen, kan det føre til skade på stasjonen.
MERK: Hvis du installerer en tredje tilleggsstasjon, kan det hende du må fjerne stroppen som
samler de ekstra strømkontaktene.
9. Koble strømledningen (1) og datakabelen (2) til baksiden av den optiske stasjonen eller
diskettstasjonen.

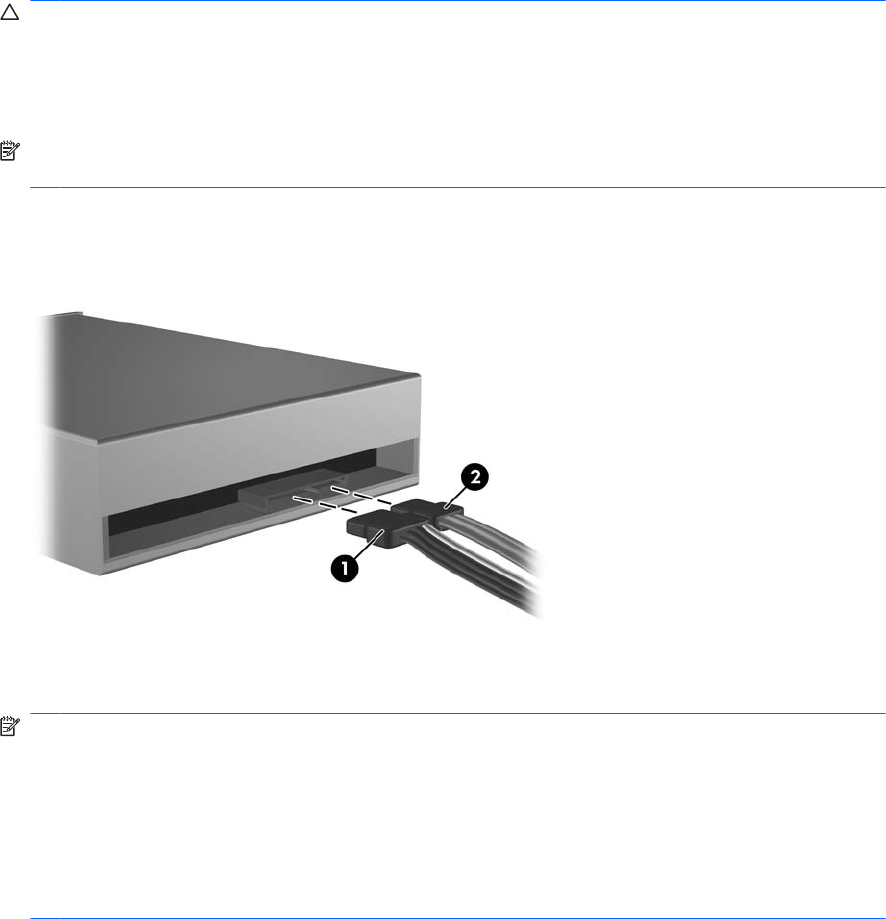

Figur 2-23 Koble til stasjonskabler (illustrasjonen viser en optisk stasjon)
10. Hvis du installerer en ny stasjon, må du koble den andre enden av datakabelen til den riktige
kontakten på systemkortet.
MERK: Hvis du skal installere en optisk SATA-stasjon, kobler du den første optiske stasjonen til
den hvite SATA-kontakten på systemkortet merket SATA1. Deretter kobler du en annen optisk
stasjon til den oransje SATA-kontakten merket SATA5.
Hvis du installerer en diskettstasjon, må du koble den til kontakten på systemkortet merket
FLOPPY.
Hvis du installerer en minnekortleser, må du koble den til USB-kontakten på systemkortet merket
MEDIA CARD.
11. Sett frontpanelet og tilgangspanelet tilbake på datamaskinen.
12. Koble til strømledningen igjen, og slå på datamaskinen.
13. Lås eventuelle sikkerhetsenheter som ble løsnet da tilgangspanelet på datamaskinen ble fjernet.
14. Konfigurer om nødvendig datamaskinen på nytt. Se Håndbok for Computer Setup (F10) Utility for
instruksjoner om hvordan du bruker Computer Setup.
NOWW Installere ekstra stasjoner 31
