DIMM-voetjes van geheugen voorzien
De systeemkaart bevat vier DIMM-voetjes: twee voetjes per kanaal. De voetjes worden aangeduid met
XMM1, XMM2, XMM3 en XMM4. De voetjes XMM1 en XMM2 werken in geheugenkanaal A. De voetjes
XMM3 en XMM4 werken in geheugenkanaal B.

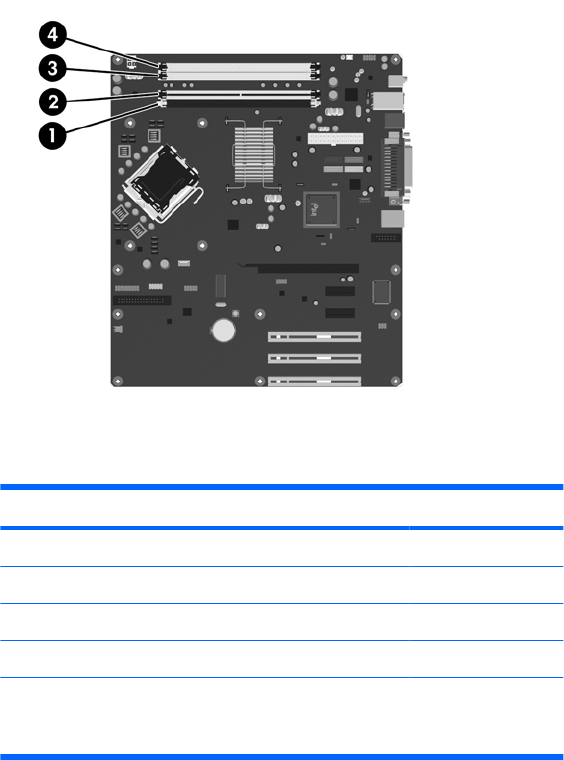

Afbeelding 2-7 Locatie van DIMM-voetjes
Tabel 2-1 Locatie van DIMM-voetjes
Item Beschrijving Kleur van voetje
1 DIMM-voetje XMM1, kanaal A Zwart
2 DIMM-voetje XMM2, kanaal A Wit
3 DIMM-voetje XMM3, kanaal B Wit
4 DIMM-voetje XMM4, kanaal B Wit
OPMERKING: In het zwarte DIMM1-voetje moet een DIMM zijn geplaatst.
Als dat niet het geval is, wordt een POST-foutbericht weergegeven met de
melding dat een geheugenmodule in het zwarte voetje moet worden geplaatst.
Het systeem selecteert automatisch de enkelkanaalmodus, de tweekanaalmodus of de flexmodus,
afhankelijk van de manier waarop de DIMM's zijn geplaatst.
●
Het systeem werkt in de enkelkanaalmodus wanneer alleen in de DIMM-voetjes van één kanaal
DIMM's zijn geïnstalleerd.
●
Het systeem werkt in de snellere tweekanaalmodus als de totale geheugencapaciteit van de
DIMM's in kanaal A gelijk is aan de totale geheugencapaciteit van de DIMM's in kanaal B. De
gebruikte technologie en de breedte van de DIMM's hoeft niet voor beide kanalen hetzelfde te zijn.
Wanneer kanaal A bijvoorbeeld twee 512 MB DIMM's bevat en er in kanaal B één 1 GB DIMM is
geplaatst, zal het systeem in tweekanaalmodus werken.
●
Het systeem werkt in flexmodus als de totale geheugencapaciteit van de DIMM's in kanaal A niet
gelijk is aan de totale geheugencapaciteit van de DIMM's in kanaal B. In de flexmodus bepaalt het
kanaal met de kleinste hoeveelheid geheugen hoeveel geheugen wordt toegewezen aan de
tweekanaalmodus. De rest wordt toegewezen aan de enkelkanaalmodus. Voor een optimale
snelheid moeten de kanalen zodanig worden uitgebalanceerd dat de grootste hoeveelheid
geheugen evenredig wordt verdeeld over de twee kanalen. Als één kanaal meer geheugen bevat
dan het andere kanaal, moet de grootste hoeveelheid worden toegewezen aan kanaal A. Als u
