b. Als u een standaard PCI-kaart verwijdert, houdt u de kaart aan beide uiteinden vast en
beweegt u vervolgens de kaart voorzichtig heen en weer tot deze loskomt uit het
uitbreidingsvoetje. Houd de kaart recht wanneer u deze optilt. Pas op dat de kaart niet langs
andere onderdelen schuurt.

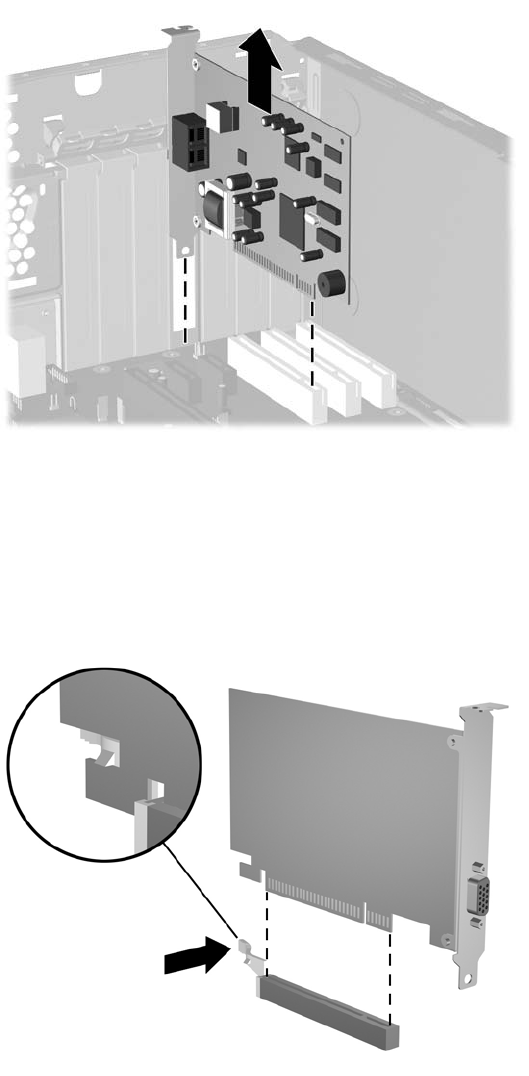

Afbeelding 2-12 Standaard PCI-uitbreidingskaart verwijderen
c. Als u een PCI Express x16-kaart verwijdert, beweegt u de borgbeugel aan de achterkant van
het uitbreidingsslot van de kaart af en beweegt u vervolgens de kaart voorzichtig heen en
weer totdat de kaart loskomt uit het slot. Houd de kaart recht wanneer u deze optilt. Pas op
dat de kaart niet langs andere onderdelen schuurt.
Afbeelding 2-13 PCI Express x16-uitbreidingskaart verwijderen
9. Berg de verwijderde kaart op in een antistatische verpakking.
10. Als u geen nieuwe uitbreidingskaart installeert, plaatst u het afdekplaatje om het open slot af te
dekken.
22 Hoofdstuk 2 Hardware-upgrades NLWW
