背面板组件

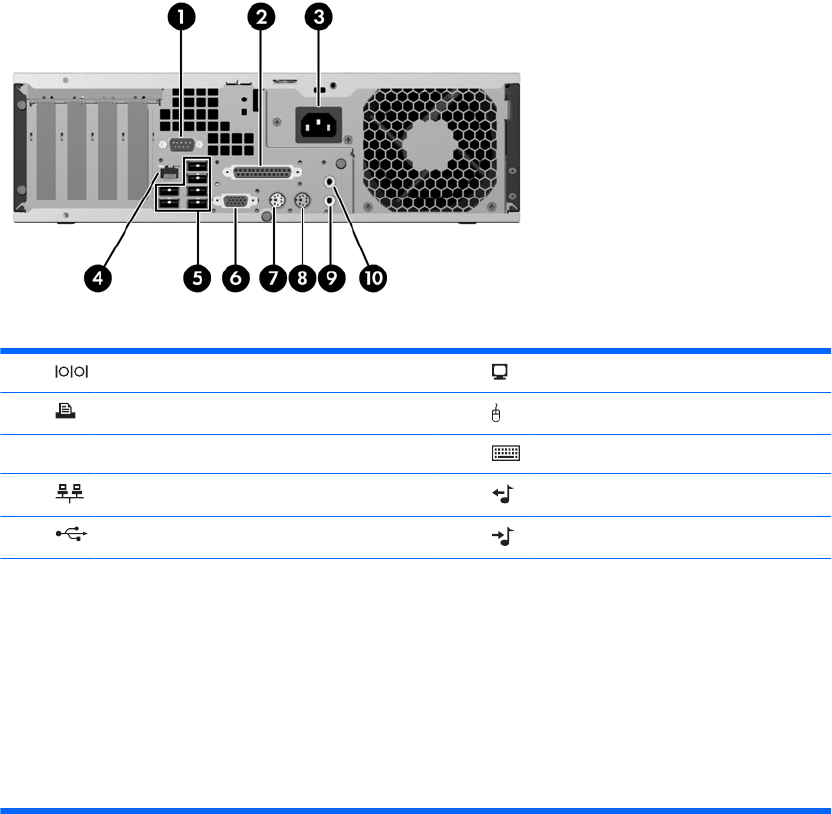

图 1-4 背面板组件
表 1-3 背面板组件
1
串行连接器
6
VGA 显示器连接器
2
并行连接器
7
PS/2 鼠标连接器（绿）
3
电源线连接器
8
PS/2 键盘连接器（紫）
4
RJ-45 网络连接器
9
有源音频设备线路输出连接器（绿色）
5
通用串行总线 (USB)
10
线路输入音频连接器（蓝色）
注： 连接器的排列方式和数量可能因机型而异。
如果计算机安装了 PCI 竖板卡装置，串行连接器将位于扩展卡插槽下方的后面板上而不是位于上述图解中所显示的位
置。
可在音频驱动器的控制面板中将线路输入音频连接器调整作为麦克风连接器。
如果计算机中安装了 PCI Express x16 图形卡，将禁用主板上的显示器连接器。
如果安装了 PCI 或 PCI Express x1 图形卡，则可以同时使用该图形卡上的连接器和主板上的连接器。要同时使用两
个连接器，可能需要在计算机设置实用程序中更改某些设置。有关引导顺序的信息，请参阅
计算机设置 (F10) 实用程
序指南
。
4
