在 DIMM 插槽中安装内存
主板上有四个 DIMM 插槽，每个通道两个插槽。这些插槽分别标有 DIMM1、DIMM2、DIMM3 和
DIMM4。插槽 DIMM1 和 DIMM2 在内存通道 A 中工作。插槽 DIMM3 和 DIMM4 在内存通道 B 中工作。

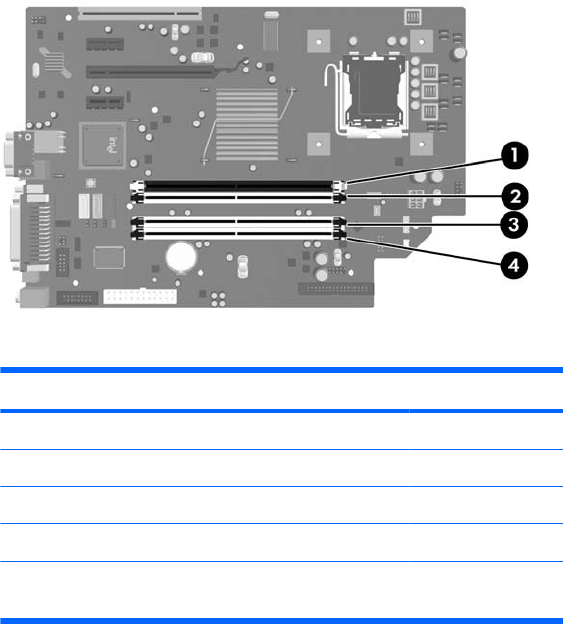

图 2-10 DIMM 插槽的位置
表 2-1 DIMM 插槽的位置
编号 说明 插槽颜色
1
DIMM1 插槽，通道 A 黑色
2
DIMM2 插槽，通道 A 白色
3
DIMM3 插槽，通道 B 白色
4
DIMM4 插槽，通道 B 白色
注： 一个 DIMM 必须占据黑色的 DIMM1 插槽。否则，系统将显示表示内存
模块必须安装在黑色插槽中的开机自测错误信息。
根据 DIMM 的安装方式，系统将自动按单通道模式、双通道模式或柔性模式运行。
●
如果仅在一个通道中的 DIMM 插槽中进行安装，则系统将在单通道模式下运行。
●
如果通道 A 中的 DIMM 的内存总容量与通道 B 中的 DIMM 的内存总容量相等，则系统将在性能更
高的双通道模式下运行。不过，两个通道的技术和设备宽度可能不同。例如，如果通道 A 安装了两
个 512MB DIMM，通道 B 安装了一个 1GB DIMM，则系统将在双通道模式下运行。
●
如果通道 A 中的 DIMM 的内存总容量与通道 B 中的 DIMM 的内存总容量不相等，则系统将在柔性
模式下运行。在柔性模式下，安装了少量内存的通道表明内存总量分配给双通道，而其余数量的内
存分配给单通道。为获得最佳速度，应当对通道进行平衡，以便最大数量的内存在两个通道之间分
配。如果某个通道拥有的内存比另一个通道多，则将较大的内存容量分配给通道 A。例如，如果您
将一个 1GB DIMM 和三个 512MB DIMM 安装在插槽中，则通道 A 应当安装 1GB DIMM 和
512MB DIMM，通道 B 应当安装两个 512MB DIMM。利用这种配置，2GB 内存以双通道模式运
行，512MB 内存以单通道模式运行。
●
在任何模式下，最大运行速率均取决于系统中速率最低的 DIMM。
