卸下或安装扩展卡
计算机配有一个标准低型 PCI 扩展插槽，可容纳最长为 17.46 厘米（6.875 英寸）的扩展卡。计算机还
配有两个 PCI Express x1 扩展槽和一个 PCI Express x16 扩展槽。
注： PCI 和 PCI Express 插槽仅支持低型插卡。从 HP 可获得支持两个全高 PCI 卡的可选竖板。如果
安装了竖板，则无法使用 PCI Express 扩展插槽。

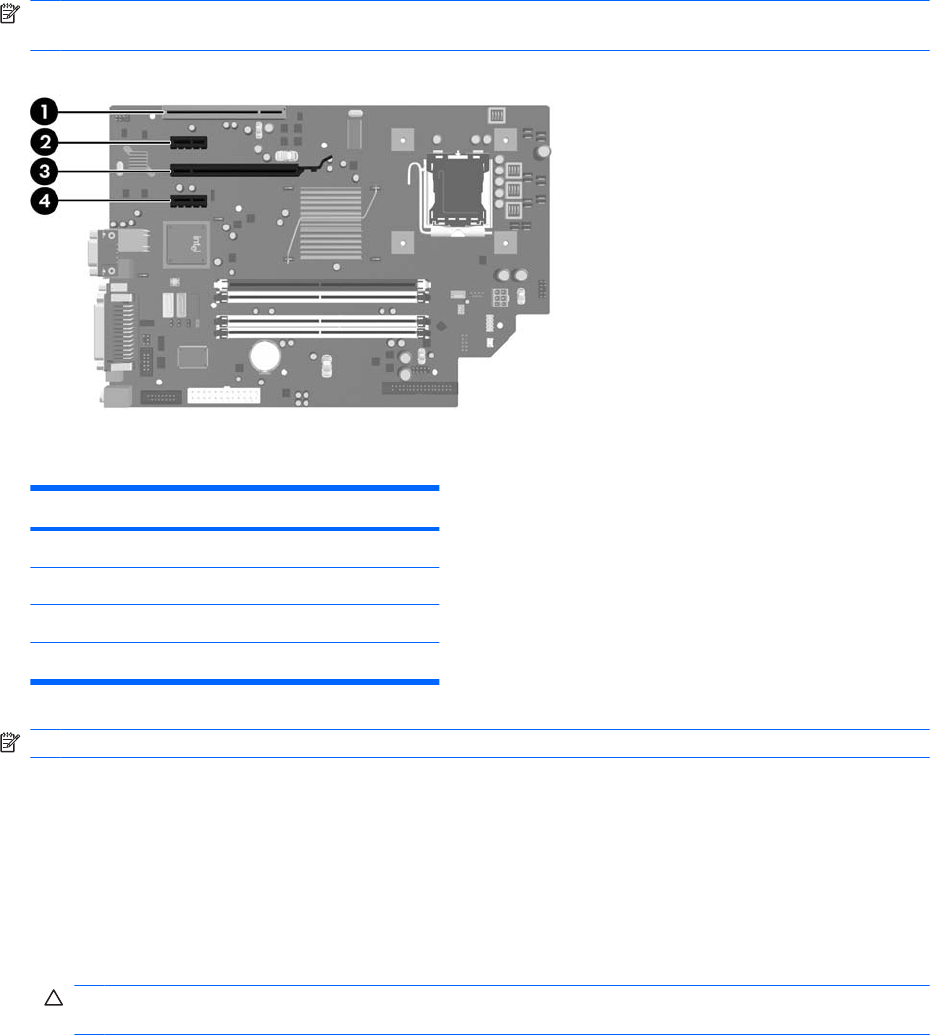

图 2-12 扩展槽位置
表 2-2 扩展槽位置
编号 说明
1
PCI 扩展槽
2
PCI Express x1 扩展槽
3
PCI Express x16 扩展槽
4
PCI Express x1 扩展槽
注： 您可以在 PCI Express x16 扩展槽中安装 PCI Express x1、x4、x8 或 x16 扩展卡。
要安装扩展卡，请执行以下操作：
1.
卸下/解除防止打开计算机机盖的所有安全保护装置。
2.
从计算机中取出所有可移动介质，比如软盘或光盘。
3.
通过操作系统正常关闭计算机，然后关闭所有外接设备。
4.
从电源插座中拔出电源线插头，并断开所有外接设备。
注意： 无论是否处于开机状态，只要将系统连接到有电的交流电源插座，主板始终会带有电压。
必须断开电源线才能避免对计算机的内部组件造成损坏。
5.
如果计算机放在底座上，请将计算机从底座上卸下。
6.
卸下检修面板。
7.
找到主板上适当的空闲扩展槽和计算机机箱背面相应的扩展槽。
