安装和卸下驱动器
安装附加驱动器时,请遵循以下准则:
●
主串行 ATA (SATA) 硬盘驱动器必须连接到主板上标有 SATA0 的深蓝色主 SATA 控制器。
●
将一个 SATA 光驱连接到主板上标有 SATA1 的白色 SATA 连接器。
●
按连接器的编号顺序将第二个 SATA 硬盘驱动器连接到主板中的下一个可用(空置的)SATA 连接
器。
●
始终在浅蓝色 SATA4 连接器之前安装深蓝色 SATA0 和白色 SATA1 连接器。
●
将软盘驱动器连接到标有 FLOPPY 的连接器。
●
将介质卡阅读器连接到标有 MEDIA 的 USB 连接器。
●
系统不支持并行 ATA (PATA) 光驱或 PATA 硬盘驱动器。
●
必须安装导向螺钉以确保驱动器在驱动器框架中正确排列并锁定到位。HP 为外接驱动器托架提供
了额外的导向螺钉(四个 6-32 标准螺钉和四个 M3 公制螺钉),这些螺钉被安装在计算机机箱的
正面、前面板下面。辅助硬盘驱动器需要使用 6-32 标准螺钉。所有其它驱动器(除了主硬盘驱动
器)都使用 M3 公制螺钉。HP 提供的公制螺钉与标准螺钉分别为黑色和银色。如果要更换主硬盘
驱动器,必须从旧硬盘驱动器上卸下四个银蓝色 6-32 绝缘安装导向螺钉,并将其安装在新硬盘驱
动器上。

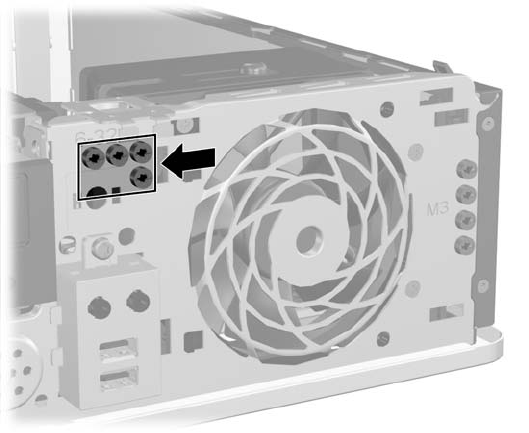

图 2-19 辅助硬盘驱动器的 6-32 导向螺钉位置
图 2-20 额外的光驱 M3 导向螺钉位置
