10.
将驱动器框架转动到垂直位置。

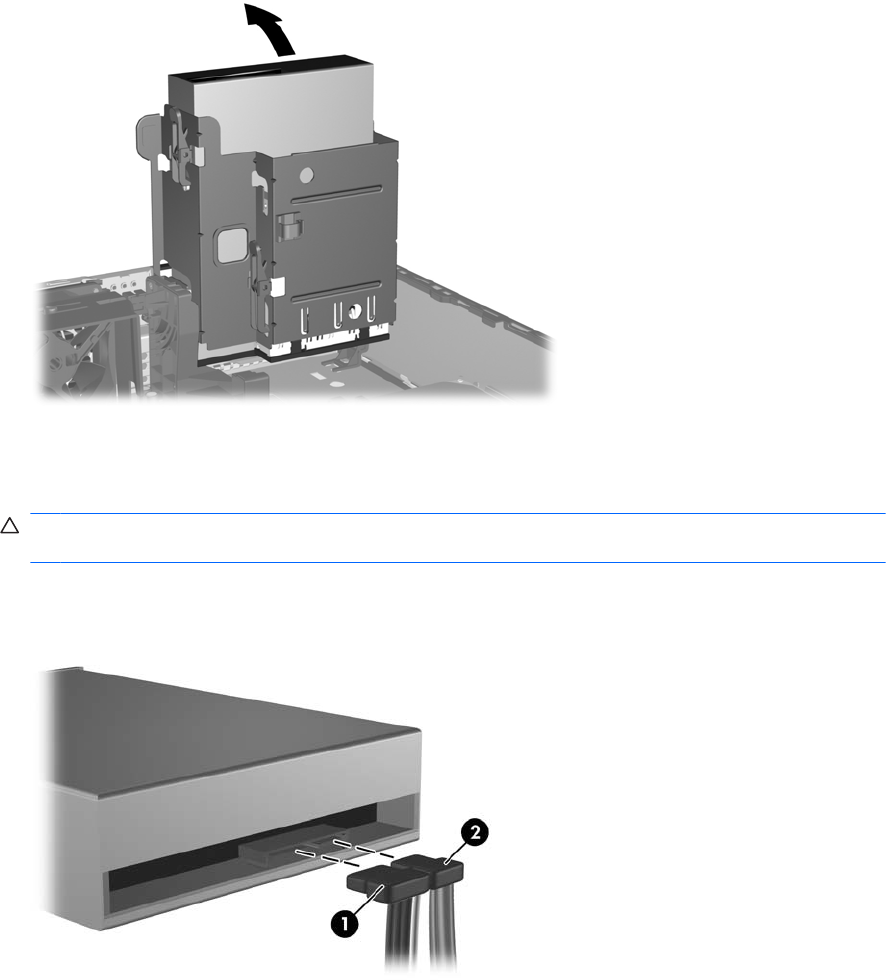

图 2-28 向上转动驱动器框架
11.
将 SATA 数据电缆连接到主板上标有 SATA1 的白色连接器。
12.
将数据电缆穿过电缆导槽。
注意： 有两个电缆导槽保护数据电缆在提起或放下不被驱动器框架夹住。一个位于驱动器框架的
底部。另一个位于驱动器框架下面的机箱框架上。确保数据电缆在连接到光驱之前穿过这些导槽。
13.
将电源电缆 (1) 和数据电缆 (2) 连接到光驱背面。
图 2-29 连接电源电缆和数据电缆
