Komponenter på bagpanelet

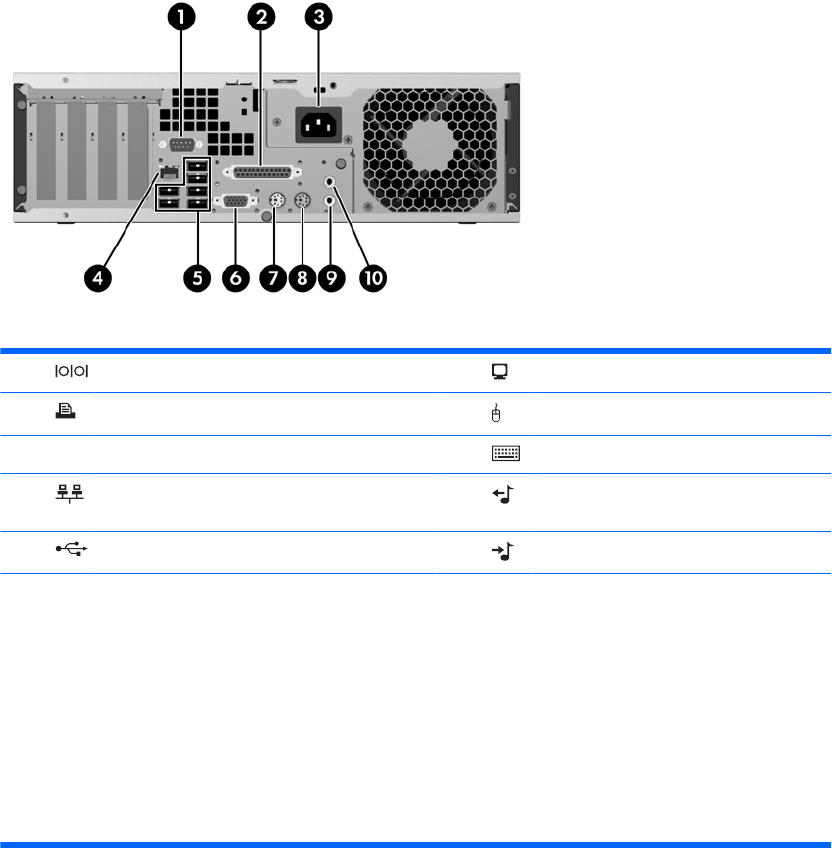

Figur 1-4 Komponenter på bagpanel
Tabel 1-3 Komponenter på bagpanelet
1 Serielt stik 6 VGA-skærmstik
2 Parallelstik 7 PS/2-musestik (grønt)
3 Stik til netledning 8 PS/2-tastaturstik (mørklilla)
4 RJ-45-netværksstik 9 Linieudgangsstik til lydenheder, der
kræver strøm (grønt)
5 USB (Universal Serial Bus) 10 Linieindgangsstik til lyd (blåt)
BEMÆRK: Placeringen og antallet af stik varierer fra model til model.
Såfremt computeren har et beslag til PCI-udvidelseskort installeret, vil det serielle stik være placeret på bagvæggen
under udvidelseskortstikkene, fremfor på den placering, der vises på ovenstående illustration.
Linieindgangsstik til lyd kan omprogrammeres til mikrofonstik i lyddrevets kontrolpanel.
Skærmstikket på systemkortet er inaktivt, når der er installeret et grafikkort af typen PCI Express x16 i computeren.
Hvis der er installeret et PCI- eller PCI Express x1-grafikkort, kan stikkene på kortet og systemkortet bruges samtidigt.
Det kan være nødvendigt at ændre nogle indstillinger i Computer Setup (Computeropsætning), før begge stik kan
anvendes. Du kan finde flere oplysninger om Boot Order (Opstartsrækkefølge) i Vejledning til hjælpeprogrammet
Computer Setup (Computeropsætning) (F10).
