Afmontering af frontpanelet
1. Fjern/deaktiver alle sikkerhedsanordninger, der forhindrer åbning af computeren.
2. Fjern alle flytbare medier, f.eks. disketter eller cd'er fra computeren.
3. Luk computeren korrekt via operativsystemet, og sluk derefter eventuelle tilsluttede enheder.
4. Træk netledningen ud af stikket, og afbryd alle eksterne enheder.
FORSIGTIG: Uanset om computeren er tændt eller slukket, vil der altid være spænding på
systemkortet, så længe systemet er tilsluttet en tændt stikkontakt med vekselstrøm. Netledningen
skal tages ud af stikkontakten, for at forhindre beskadigelse af computerens interne komponenter.
5. Fjern adgangspanelet.
6. Løft den grønne lås bag øverste højre side af pladen (1), og træk den højre side af pladen ud af
kabinettet (2) og dernæst til venstre.

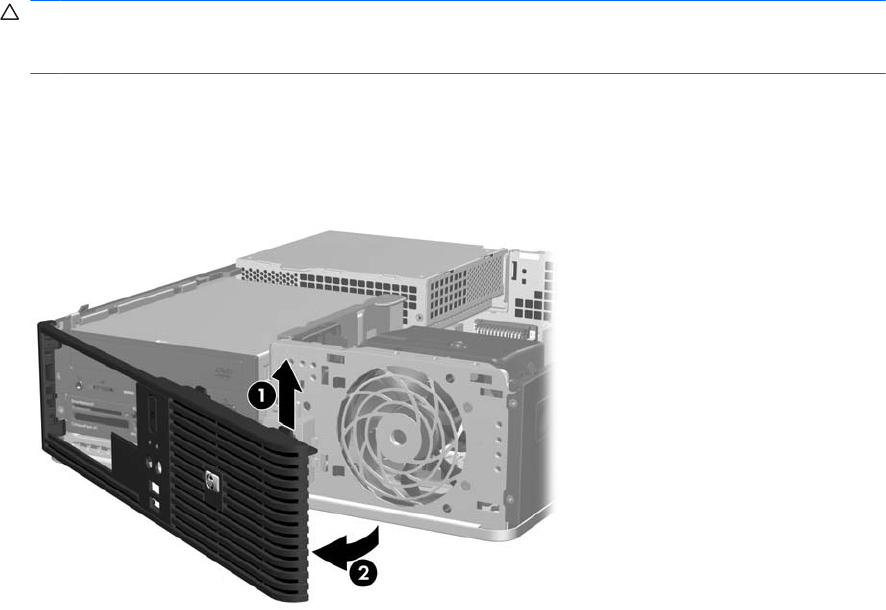

Figur 2-6 Afmontering af frontpanelet
DAWW Afmontering af frontpanelet 15
