Fjernelse af dækplader
På nogle modeller er der dækplader, der dækker de eksterne 3,5" og 5,25" drevrum, som skal fjernes,
før et drev installeres. Sådan fjerner du en dækplade:
1. Afmontér frontpanelet.
2. For at fjerne 3,5"-dækpladen trykker du de to holdetapper, der holder dækpladen på plads, mod
den ydre højre kant af pladen (1) og skubber dækpladen til højre for at afmontere den (2).

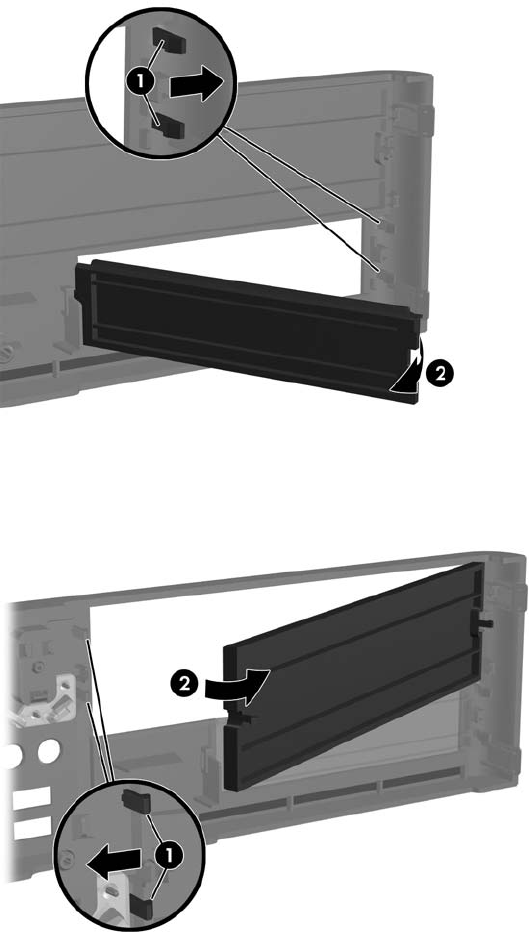

Figur 2-7 Afmontering af en 3,5”-drevdækplade
3. For at fjerne 5,25"-dækpladen, trykker du de to holdetapper, der holder dækpladen på plads, mod
den ydre venstre kant af pladen (1) og trækker dækpladen indad for at afmontere den (2).
Figur 2-8 Afmontering af en 5,25”-drevdækplade
4. Sæt frontpanelet på plads igen.
16 Kapitel 2 Hardwareopgraderinger DAWW
