Udfyldning af DIMM-stik
Systemkortet indeholder fire DIMM-stik, to stik pr. kanal. Stikkene er mærket DIMM1, DIMM2, DIMM3
og DIMM4. Stikkene DIMM1 og DIMM2 bruger hukommelseskanal A. Stikkene DIMM3 og DIMM4
bruger hukommelseskanal B.

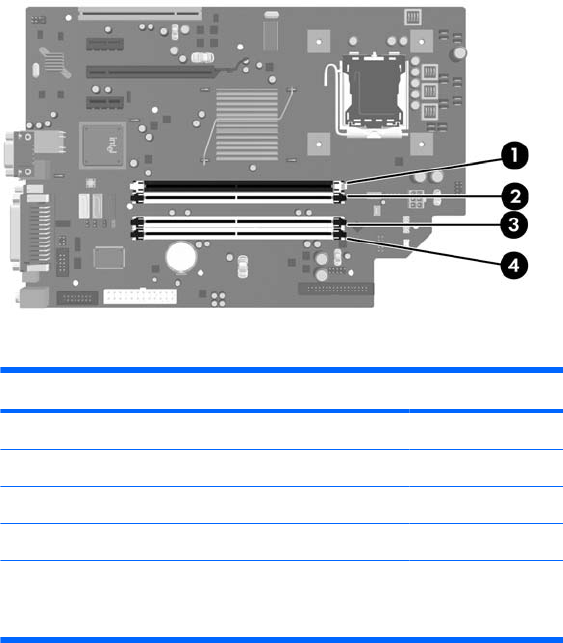

Figur 2-10 DIMM-stikplaceringer
Tabel 2-1 DIMM-stikplaceringer
Enhed Beskrivelse Stikfarve
1 DIMM1-stik, kanal A Sort
2 DIMM2-stik, kanal A Hvid
3 DIMM3-stik, kanal B Hvid
4 DIMM4-stik, kanal B Hvid
BEMÆRK: Der skal sidde et DIMM-modul i det sorte DIMM1-stik. I modsat
fald vil der blive vist en POST-fejlmeddelelse om, at der skal være installeret
et hukommelsesmodul i det sorte stik.
Systemet kører automatisk i enkeltkanaltilstand, dobbeltkanaltilstand eller i fleksibel tilstand, afhængigt
af hvordan DIMM-modulerne er installeret.
●
Systemet kører i enkeltkanaltilstand, hvis DIMM-stikkene kun er udfyldt i én kanal.
●
Systemet kører i en højtydende tokanalstilstand, hvis den samlede hukommelseskapacitet for
DIMM-modulerne i kanal A svarer til den samlede hukommelseskapacitet for DIMM-modulerne i
kanal B. Teknologien og enhedens bredde kan variere mellem kanalerne. Hvis kanal A f.eks.
udfyldes med to 512 MB DIMM-moduler, og kanal B udfyldes med et 1 GB DIMM-modul, kører
systemet i tokanalstilstand.
●
Systemet kører i fleksibel-tilstand, hvis den samlede hukommelseskapacitet for DIMM-modulerne
i kanal A svarer til den samlede hukommelseskapacitet for DIMM-modulerne i kanal B. I fleksibel-
tilstand beskriver den kanal udfyldt med den mindste mængde hukommelse den samlede mængde
hukommelse, som tildeles to kanaler, og den resterende mængde tildeles til en kanal. For at opnå
optimal hastighed bør kanalerne fordeles sådan, at den største mængde hukommelse fordeles
mellem de to kanaler. Hvis en kanal har mere hukommelse end den anden, bør den største værdi
tildeles kanal A. Hvis du f.eks. udfylder stikkene med et 1 GB DIMM-modul og tre 512 MB DIMM-
moduler, skal kanal A udfyldes med 1 GB DIMM-modulet og et 512 MB DIMM-modul, og kanal B
skal udfyldes med de to 512 MB DIMM-moduler. Med denne konfiguration vil 2 GB køre som to
kanaler og 512 MB vil køre som én kanal.
●
I enhver tilstand bestemmes den maksimale driftshastighed af det langsomste DIMM-modul i
systemet.
