Udtagning af et optisk drev
FORSIGTIG: Alle flytbare medier skal tages ud af et drev, før drevet tages ud af computeren.
BEMÆRK: Et optisk drev er et dvd-ROM- eller et SuperMulti LightScribe-drev.
Følg nedenstående fremgangsmåde for at fjerne et optisk drev:
1. Fjern/deaktiver alle sikkerhedsanordninger, der forhindrer åbning af computeren.
2. Fjern alle flytbare medier, f.eks. disketter eller cd'er fra computeren.
3. Luk computeren korrekt via operativsystemet, og sluk derefter eventuelle tilsluttede enheder.
4. Træk netledningen ud af stikket, og afbryd alle eksterne enheder.
FORSIGTIG: Uanset om computeren er tændt eller slukket, vil der altid være spænding på
systemkortet, så længe systemet er tilsluttet en tændt stikkontakt med vekselstrøm. Netledningen
skal tages ud af stikkontakten, for at forhindre beskadigelse af computerens interne komponenter.
5. Hvis computeren er monteret på en fod, skal computeren afmonteres fra foden.
6. Fjern adgangspanelet.

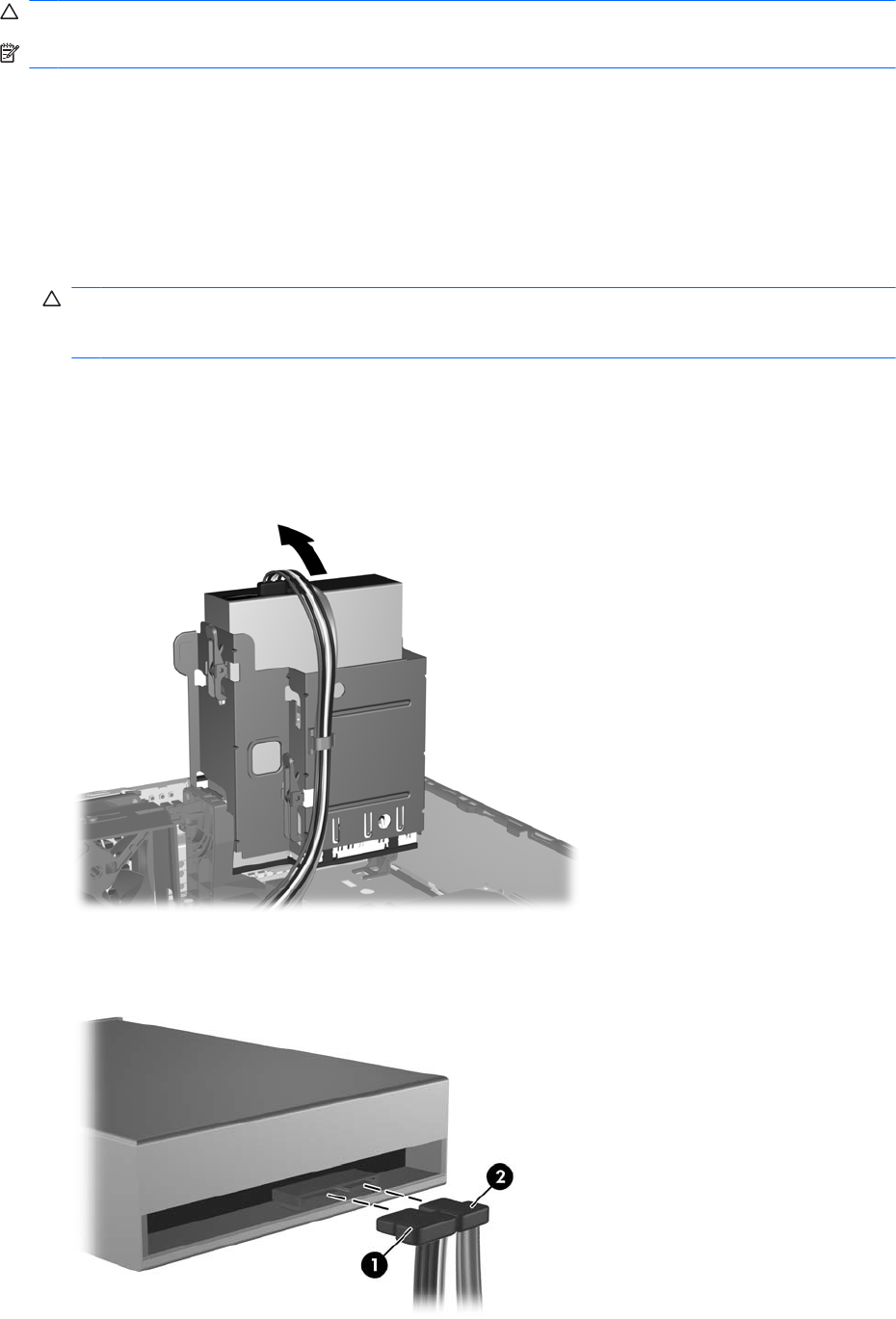

7. Drej drevholderen, så den vender lodret.
Figur 2-22 Drejning af drevholderen, så den vender lodret
8. Frakobl strømkablet (1) og datakablet (2) fra bagsiden på det optiske drev.
Figur 2-23 Afbrydelse af strøm- og datakabler
30 Kapitel 2 Hardwareopgraderinger DAWW
