10. Drej drevholderen, så den vender lodret.

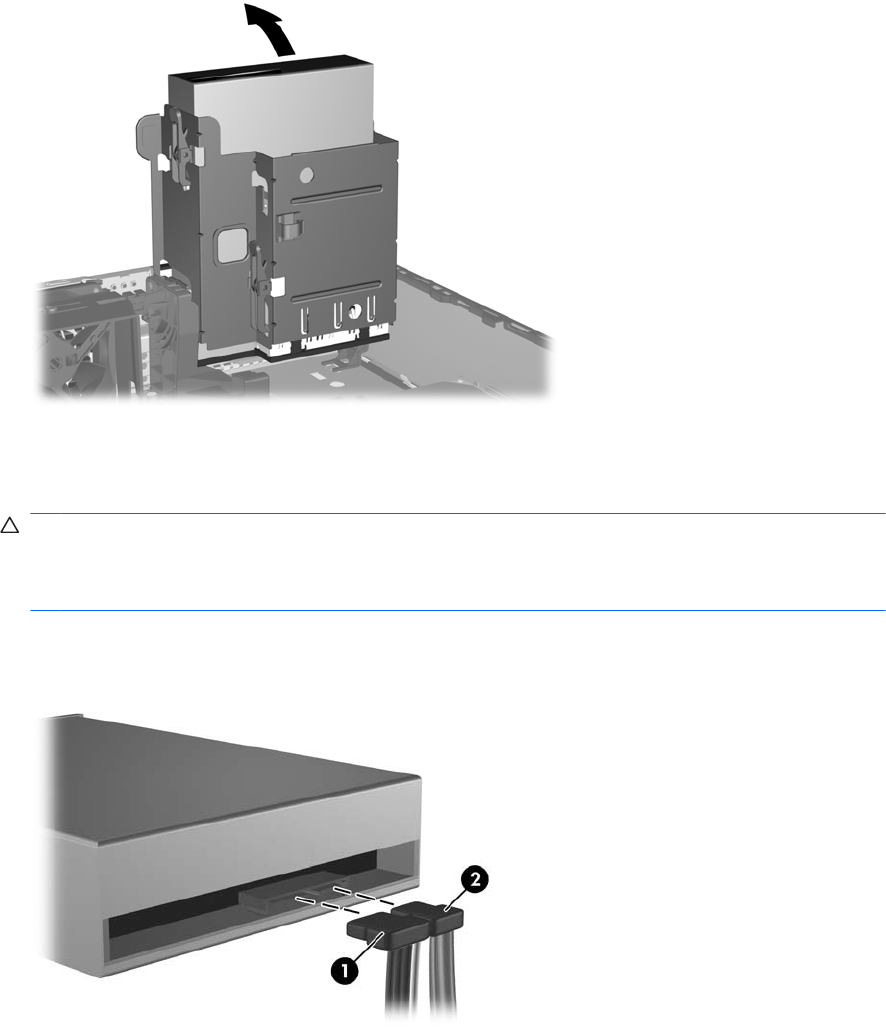

Figur 2-28 Drejning af drevholderen, så den vender lodret
11. Tilslut SATA-datakablet til det hvide stik på systemkortet, som er afmærket "SATA1".
12. Før datakablet gennem kabelstyrene.
FORSIGTIG: Der er to kabelstyr, som forhindrer, at datakablet bliver klemt af drevholderen, når
den hæves eller sænkes. Det ene er placeret i bunden af drevholderen. Det andet er placeret på
kabinetrammen under drevholderen. Kontrollér, at datakablet bliver ført gennem disse styr, før det
tilsluttes det optiske drev.
13. Tilslut strømkablet (1) og datakablet (2) bag på det optiske drev.
Figur 2-29 Tilslutning af strøm- og datakabler
DAWW Installation og fjernelse af drev 33
