3. Anbring styreskruerne på drevet i J-stikkene i drevrummet. Skub derefter drevet mod computerens
forside, indtil det er låst fast.

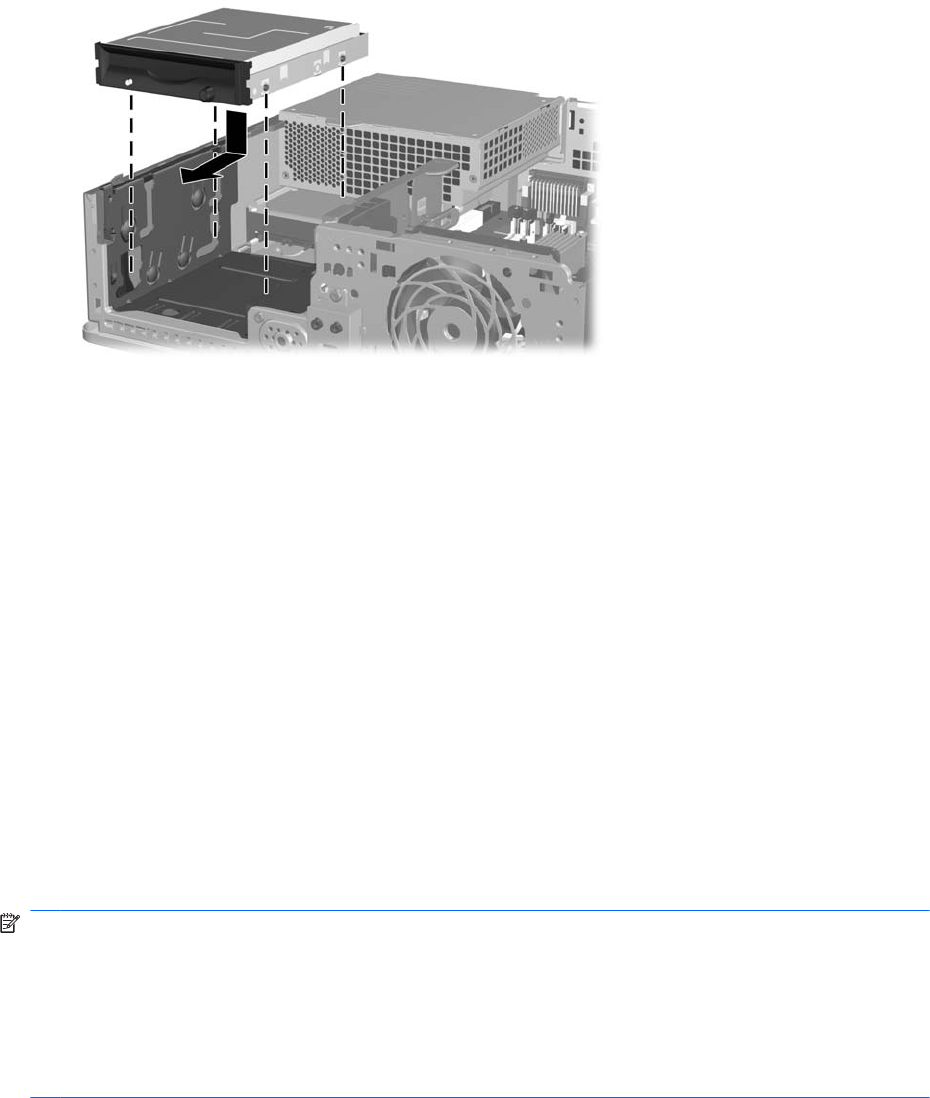

Figur 2-34 Installation af et drev i 3,5"-drevrummet (diskettedrev vises)
4. Tilslut de rette drevkabler:
a. Hvis du installerer et diskettedrev, skal du tilslutte strøm- og datakablerne bag på drevet og
tilslutte den anden ende af datakablet til det stik på systemkortet, der er mærket FLOPPY.
b. Hvis du vil installere endnu en harddisk, skal du tilslutte strøm- og datakablerne bag på drevet
og tilslutte den anden ende af datakablet til det næste tilgængelige (ledige) SATA-stik på
systemkortet ved at følge den nummererede rækkefølge for stikkene.
c. Ved installation af en mediekortlæser skal du tilslutte USB-kablet fra mediekortlæseren til
USB-stikket på systemkortet, der er mærket MEDIER.
5. Sæt det optiske drev på plads igen.
6. Sæt frontpladen og adgangspanelet på igen.
7. Hvis computeren var monteret på en fod, monteres den igen.
8. Tilslut netledningen igen, og tænd for computeren.
9. Lås alle sikkerhedsanordninger, som blev deaktiveret, da adgangspanelet blev afmonteret.
Fjernelse og udskiftning af den primære, interne 3,5" SATA-harddisk
BEMÆRK: Systemet understøtter ikke parallelle ATA (PATA)-harddiske.
Husk at sikkerhedskopiere data fra den gamle harddisk, før du tager den ud, så du kan overføre dataene
til den nye harddisk. Hvis du udskifter den primære harddisk, skal du desuden sørge for at have oprettet
et sæt gendannelsesdiske til at gendanne operativsystemet, softwaredriverne og/eller eventuelle
programmer, der var forhåndsinstalleret på computeren. Hvis du ikke har dette cd-sæt, vælger du
Start > HP Backup and Recovery (HP Administration af sikkerhedskopiering og gendannelse) og
opretter sættet nu.
Den forudinstallerede 3,5"-harddisk sidder under strømforsyningen. Følg nedenstående
fremgangsmåde for at af- og påmontere drevet:
1. Fjern/deaktiver alle sikkerhedsanordninger, der forhindrer åbning af computeren.
2. Fjern alle flytbare medier, f.eks. disketter eller cd'er fra computeren.
3. Luk computeren korrekt via operativsystemet, og sluk derefter eventuelle tilsluttede enheder.
DAWW Installation og fjernelse af drev 37
