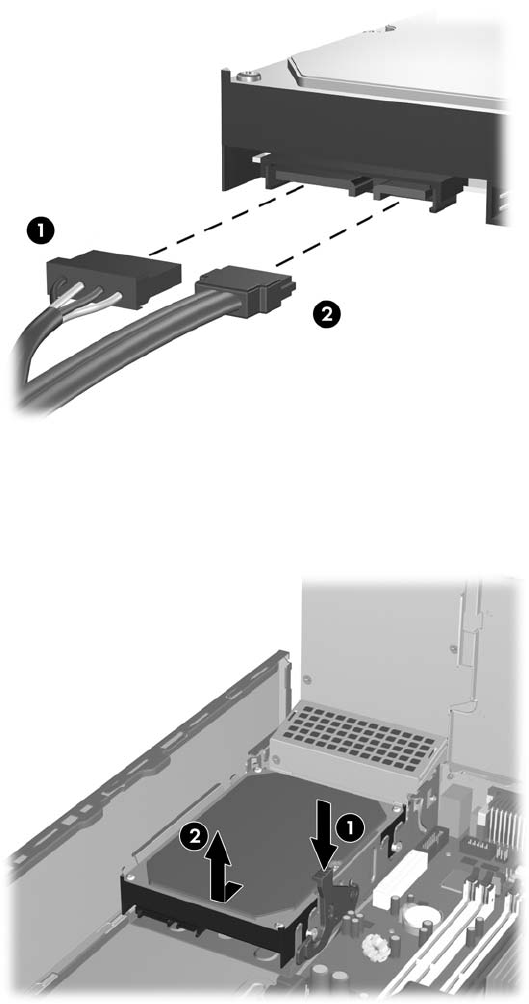

9. Afbryd strømkablet (1) og datakablet (2) fra harddiskens bagside.
Figur 2-37 Afbrydelse af harddiskens strøm- og datakabel
10. Tryk ned på den grønne udløserlås ved siden af harddisken (1). Mens du holder låsen nede,
skubber du drevet fremad, indtil det stopper, og derefter løfter du drevet opad og ud af holderen
(2).
Figur 2-38 Udtagning af harddisken
11. Når du installerer en harddisk, skal du skifte de sølvfarvede og blå styreskruer til
isoleringsmontering fra den gamle harddisk over i den nye harddisk. Anbring styreskruerne ud for
stikkene på kabinetdrevholderen, tryk harddisken ned i rummet og skub den derefter tilbage, indtil
den stopper og låses på plads.
DAWW Installation og fjernelse af drev 39
