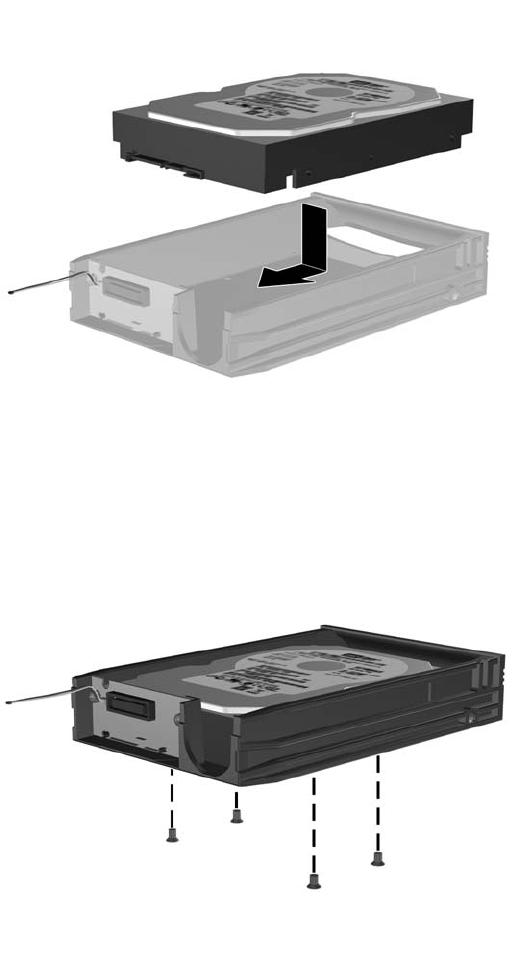

6. Anbring den nye harddisk i holderen og skub derefter harddisken tilbage, så den glider på plads i
SATA-stikket på holderens kredsløbskort. Kontroller, at stikket på harddisken er presset hele vejen
ind i stikket på holderens kredsløbskort.
Figur 2-43 Udskiftning af harddisken
7. Sæt de fire skruer i bunden af holderen på plads igen, så drevet holdes sikkert på plads.
Figur 2-44 Genmontering af sikkerhedsskruerne
DAWW Installation og fjernelse af drev 43
