Hardware Reference Guide - HP Compaq dc7800 Small Form Factor

BEMÆRK: På nogle computermodeller kan det være nødvendigt at udtage interne komponenter
for at få adgang til batteriet.
8. Følg nedenstående vejledning for batteriudskiftning, afhængigt af typen af batteriholder på
systemkortet.
Type 1
a. Tag batteriet ud af holderen.

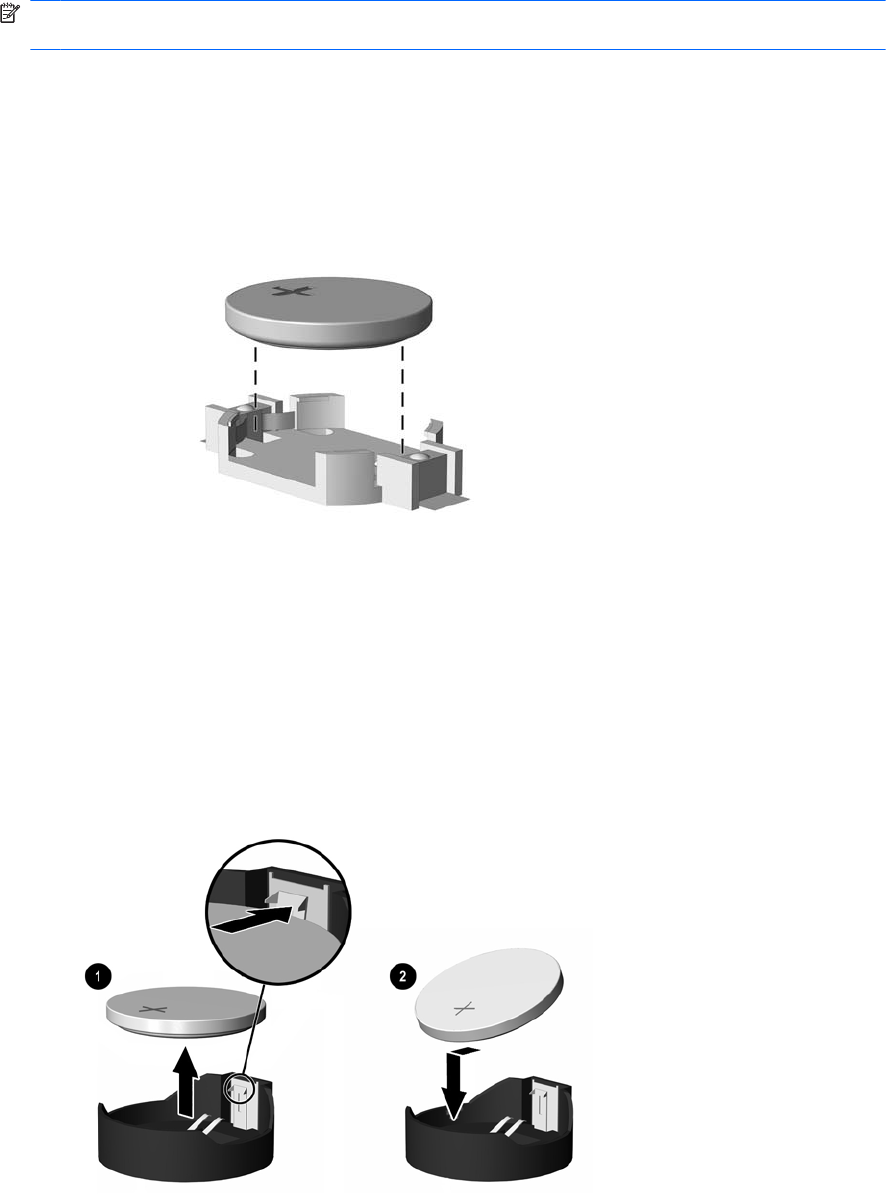

Figur B-1 Sådan fjernes et knapcellebatteri (type 1)
b. Skub det nye batteri på plads med plussiden opad. Batteriholderen holder automatisk batteriet
i korrekt position.
Type 2
a. Klem om metalklemmen, der stikker op over batteriets kant, for at frigøre batteriet fra holderen.
Tag batteriet ud (1), når det springer op.
b. Lad den ene kant af det nye batteri glide ind under holderens kant med den positive side opad.
Skub den anden kant ned (2), indtil klemmen holder fast om batteriets anden kant.
Figur B-2 Udtagning og udskiftning af et knapcellebatteri (type 2)
Type 3
a. Træk clipsen (1), der holder batteriet på plads, bagud og løft batteriet ud (2).
48 Tillæg B Udskiftning af batteriet DAWW
