Komponenter på baksidan

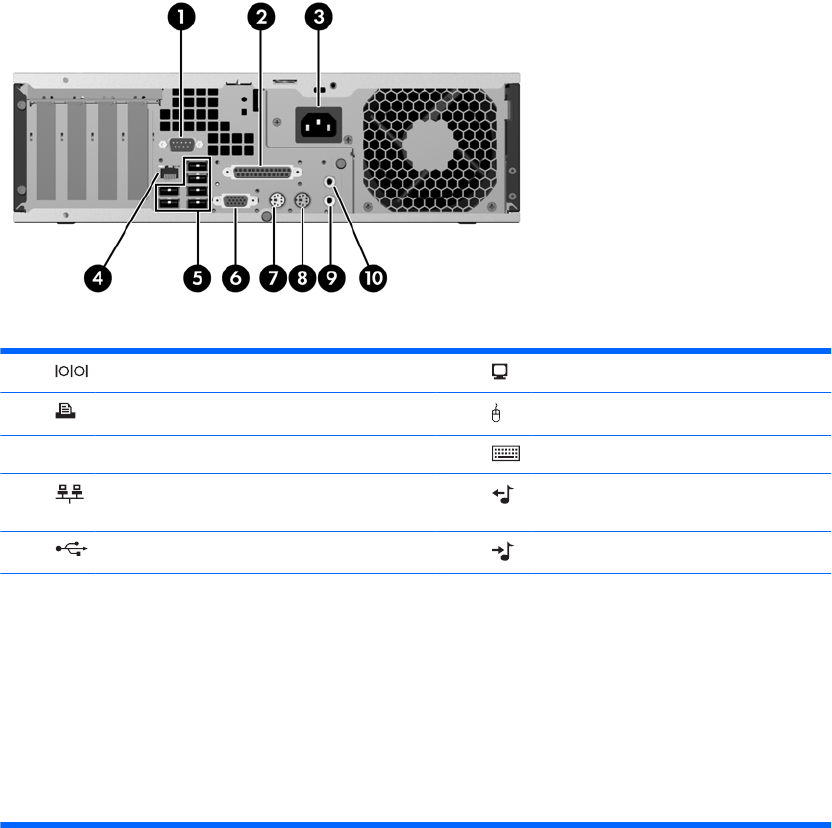

Bild 1-4 Komponenter på baksidan
Tabell 1-3 Komponenter på baksidan
1 Seriell port 6 VGA-bildskärmskontakt
2 Parallellport 7 PS/2-muskontakt (grön)
3 Anslutning för nätsladd 8 PS/2-Tangentbordskontakt (lila)
4 RJ-45 nätverksanslutning 9 Kontakt för ljud ut; strömsatta
ljudenheter (grön)
5 USB (Universal Serial Bus) 10 Kontakt för ljudingång (blå)
OBS! Antal kontakter och dess placering kan variera beroende på modell.
Om datorn har en PCI-riser-kortenhet installerad finns serieporten på bakplanet under expansionskortsplatserna,
snarare än i den position som visas i bilden ovan.
Ljudingången kan omdirigeras som en mikrofonanslutning i ljuddrivrutinens kontrollpanel.
Bildskärmskontakten på moderkortet är inaktiv om ett PCI Express x16-grafikkort är installerat i datorn.
Om ett PCI- eller PCI Express x1-grafikkort är installerat kan kontakterna på kortet och moderkortet användas
samtidigt. Vissa inställningar kan behöva ändras i setup-programmet för att båda kontakterna ska kunna användas.
Mer information om startordning finns i Konfigureringshandbok (F10).
4 Kapitel 1 Produktens funktioner SVWW
