b. Om du tar bort ett standard PCI-kort tar du tag i kortets båda ändar och vickar det fram och
tillbaka tills kontakterna släpper från sockeln. Dra kortet rakt upp ur sockeln och bort från
chassit för att frigöra det från chassiramen. Skrapa inte kortet mot några andra komponenter.

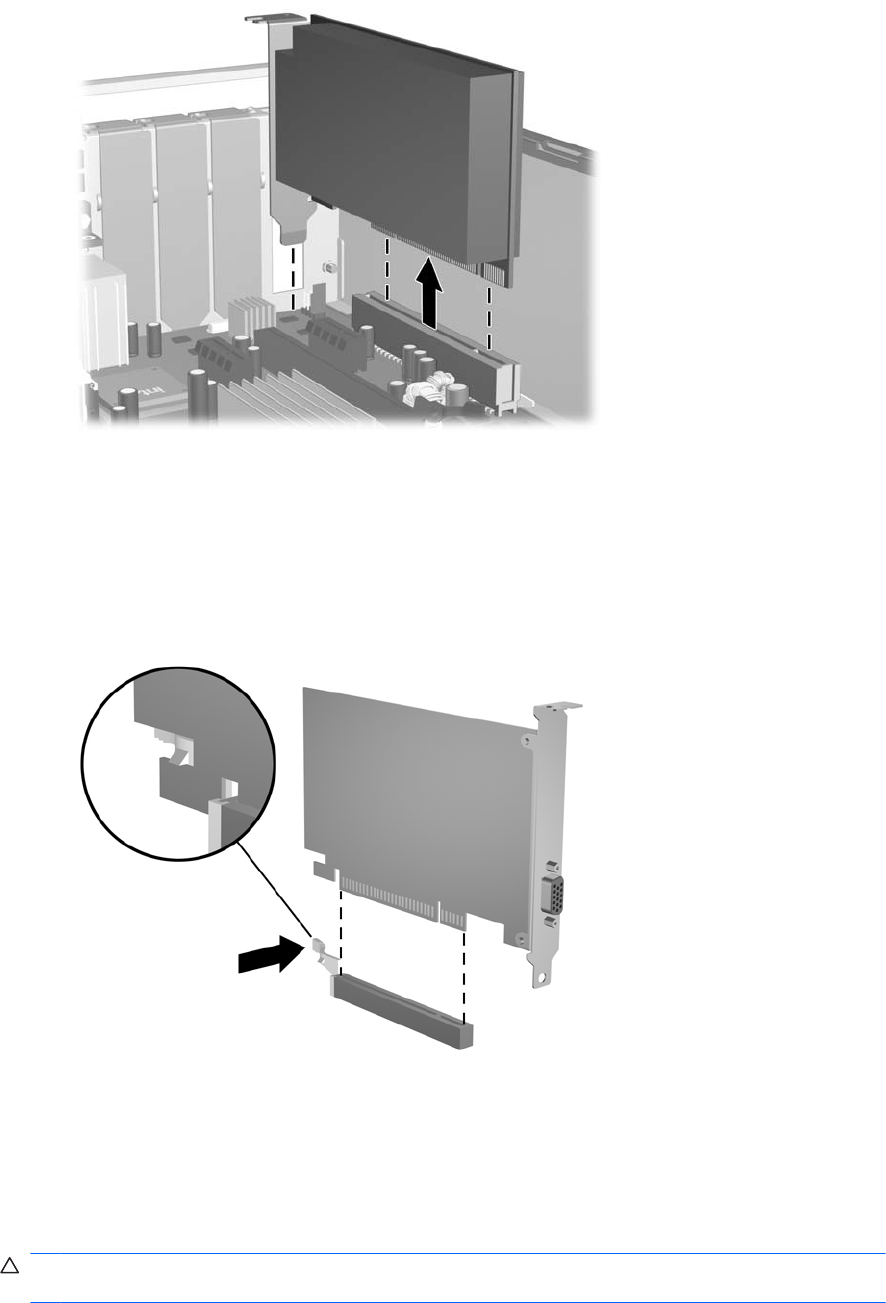

Bild 2-15 Ta bort ett standard PCI-expansionskort
c. Om du tar bort ett PCI Express x16-kort drar du undan låsarmen på baksidan av sockeln och
vickar sedan försiktigt på kortet fram och tillbaka för att det ska lossna från sockeln. Dra kortet
rakt upp ur sockeln och bort från chassit för att frigöra det från chassiramen. Skrapa inte kortet
mot några andra komponenter.
Bild 2-16 Ta bort ett PCI Express x16-expansionskort
10. Förvara det borttagna kortet i en antistatisk förpackning.
11. Skruva fast en skyddsplåt framför den tomma kortplatsen för att stänga den om du inte tänker
installera ett nytt expansionskort.
VIKTIGT: När du har tagit bort ett expansionskort, måste du ersätta det med antingen ett nytt
kort eller en skyddsplåt för att kylningen av datorns inre komponenter ska fungera.
24 Kapitel 2 Uppgraderingar av maskinvara SVWW
