Installera och ta bort enheter
Så här installerar du ytterligare enheter:
●
Den primära SATA (seriell ATA)-hårddisken ska anslutas till den mörkblå, primära SATA-kontakten
på moderkortet (märkt SATA0).
●
Anslut en optisk SATA-enhet till den vita SATA-kontakten på moderkortet (märkt SATA1).
●
Anslut en andra SATA-hårddisk till nästa tillgängliga SATA-kontakt på moderkortet genom att följa
den numrerade ordningen på kontakterna.
●
Utrusta alltid den mörkblå SATA0- och den vita SATA1-kontakten före den ljusblå SATA4-
kontakten.
●
Anslut en diskettenhet till kontakten som är märkt FLOPPY.
●
Anslut medieläsaren till USB-anslutningen märkt MEDIA.
●
Systemet stödjer inte optiska parallella ATA (PATA)-enheter eller PATA-hårddiskar.
●
Du måste installera styrskruvar så att enheten kommer rätt i enhetsfästet och låses fast. HP
tillhandahåller extra styrskruvar för de externa enhetsplatserna (fyra 6-32 standardskruvar och fyra
metriska M3-skruvar) som finns på chassits framsida under frontskyddet. Standardskruvarna 6-32
krävs för en extra hårddisk. Alla andra enheter (utom den primära hårddisken) använder M3-
skruvar. De metriska skruvarna från HP är svarta och standardskruvarna från HP är blanka. Om
du byter ut den primära hårddisken måste du ta bort de fyra blanka och den blåa 6-32
isoleringsskruven från den gamla hårddisken och montera dem i den nya hårddisken.

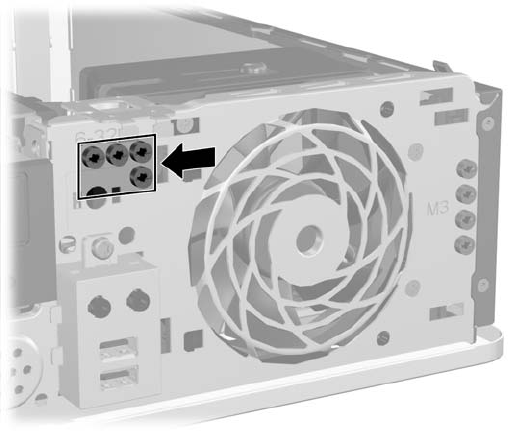

Bild 2-19 Extra hårddisken 6-32 standardstyrskruvar.
Bild 2-20 Plats för styrskruvar för optisk enhet M3
