Scoaterea ramei frontale
1. Demontaţi/eliberaţi orice dispozitiv de securitate care împiedică deschiderea computerului.
2. Scoateţi din computer toate suporturile amovibile, precum CD-urile sau unităţile flash USB.
3. Opriţi computerul prin intermediul sistemului de operare, apoi opriţi toate dispozitivele externe.
4. Deconectaţi de la priză cablul de alimentare şi deconectaţi toate dispozitivele externe.
ATENŢIE: Indiferent de starea alimentării, tensiunea este întotdeauna prezentă la placa de
sistem, atâta timp cât sistemul este conectat la o priză activă de c.a. Trebuie să deconectaţi cablul
de alimentare, pentru a evita deteriorarea componentelor interne ale computerului.
5. Scoateţi panoul de acces în computer.

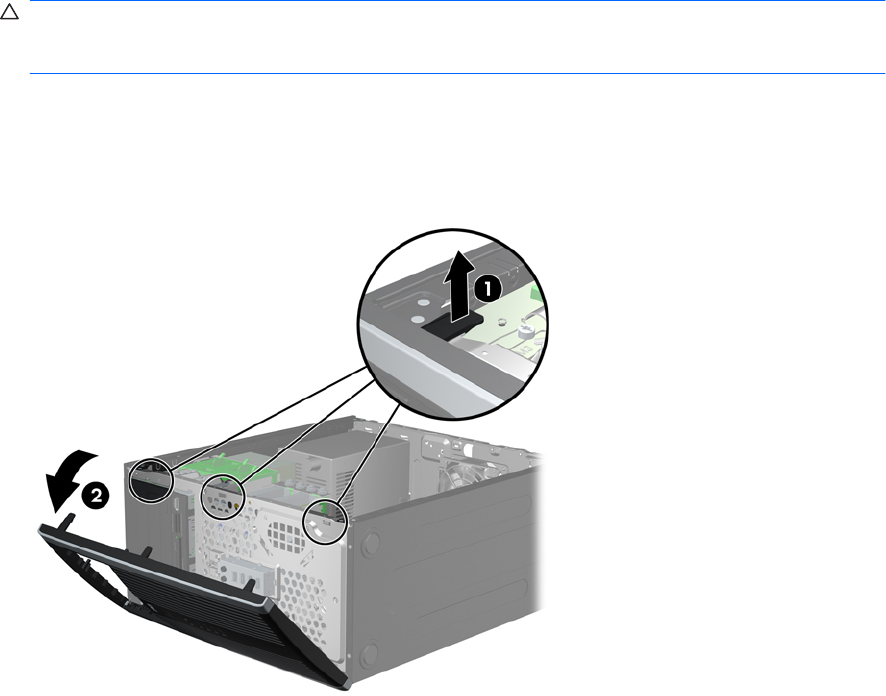

6. Ridicaţi cele trei nervuri de pe partea laterală a măştii (1), apoi rotiţi masca pentru a o scoate din
şasiu (2).
Figura 2-4 Scoaterea ramei frontale
12 Capitolul 2 Efectuarea de upgrade pentru sistemul hardware
