Scoaterea măştilor de ramă
Pe unele modele, există măşti de ramă care acoperă docurile de unităţi externe de 3,5 inchi şi 5,25 inchi
şi care trebuie înlăturate înainte de a instala o unitate. Pentru a scoate masca de ramă:
1. Scoateţi panoul de acces şi masca frontală.
2. Pentru a scoate masca de ramă, împingeţi cele două proeminenţe care menţin masca de ramă pe
poziţie spre marginea exterioară din dreapta a măştii (1) şi glisaţi masca de ramă înapoi şi spre
dreapta pentru a o scoate (2).

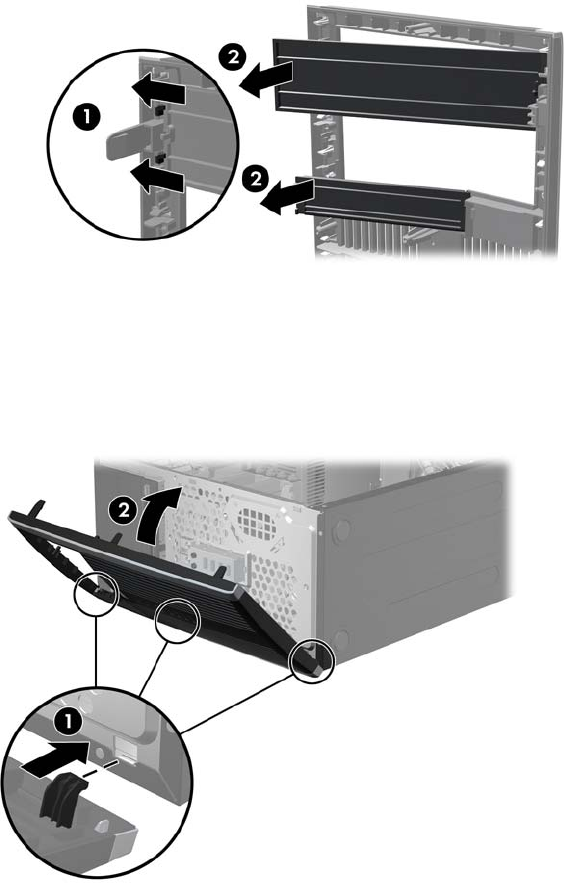

Figura 2-5 Scoaterea măştii de ramă
Montarea ramei frontale
Introduceţi cele trei cârlige de pe partea din stânga a măştii în găurile dreptunghiulare de la şasiu (1),
apoi rotiţi partea din dreapta a măştii pe şasiu (2) şi fixaţi-o pe poziţie.
Figura 2-6 Montarea ramei frontale
