Încărcarea soclurilor DIMM
Pe placa de sistem există patru socluri DIMM, câte două socluri per canal. Soclurile sunt etichetate
XMM1, XMM2, XMM3 şi XMM4. Soclurile XMM1 şi XMM3 operează în canalul A de memorie. Soclurile
XMM2 şi XMM4 operează în canalul B de memorie.

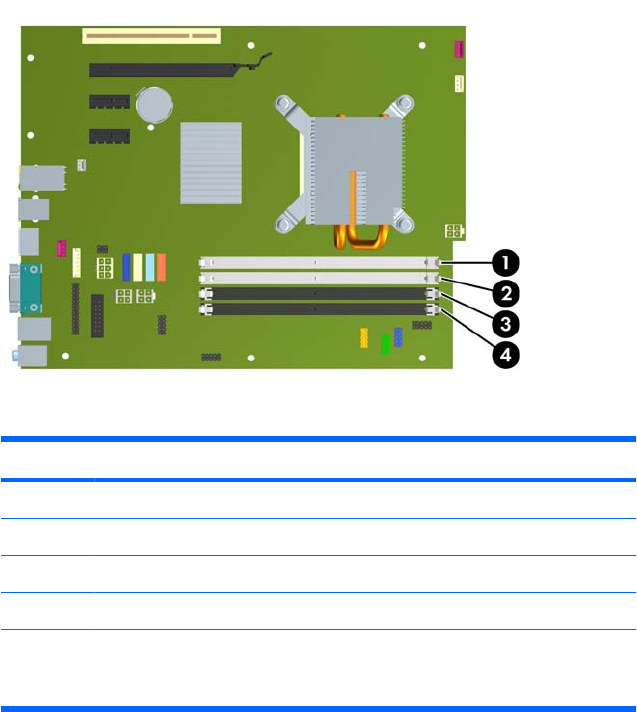

Figura 2-7 Amplasările soclurilor modulelor DIMM
Tabelul 2-1 Amplasările soclurilor modulelor DIMM
Element Descriere Culoare soclu
1 Soclul XMM1, Canal A (de încărcat al patrulea) Alb
2 Soclul XMM2, Canal B (de încărcat al treilea) Alb
3 Soclul XMM3, Canal A (de încărcat al doilea) Negru
4 Soclul XMM4, Canal B (de încărcat primul) Negru
NOTĂ: Un modul DIMM trebuie să ocupe soclul XMM4 negru. În caz contrar, sistemul
va afişa un mesaj de eroare POST indicând că un modul de memorie este instalat într-
un soclu greşit.
