6. Deschideţi ambele siguranţe (1) ale soclului de memorie, apoi introduceţi modulul de memorie în
soclul (2).

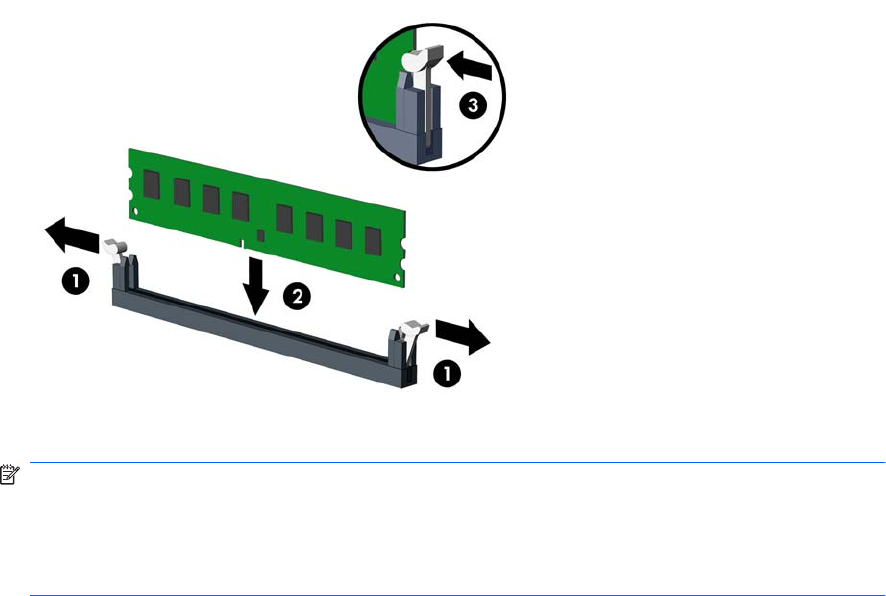

Figura 2-8 Instalarea unui modul DIMM
NOTĂ: Un modul de memorie poate fi instalat într-un singur mod. Potriviţi crestătura modulului
cu proeminenţa soclului de memorie.
Un modul DIMM trebuie să ocupe soclul XMM4 negru.
Populaţi soclurile DIMM în următoarea ordine: XMM4, XMM3, XMM2, apoi XMM1.
7. Împingeţi modulul în soclu, verificând dacă a intrat complet şi dacă este aşezat corect pe poziţie.
Asiguraţi-vă că siguranţele sunt în poziţia „închis” (3).
8. Repetaţi paşii 6 şi 7 pentru a instala toate modulele suplimentare.
9. Puneţi la loc panoul de acces.
10. Reconectaţi cablul de alimentare şi porniţi computerul.
11. Blocaţi orice dispozitiv de securitate care a fost eliberat când s-a demontat panoul de acces.
Computerul va recunoaşte automat memoria suplimentară la următoarea pornire.
Instalarea de memorie suplimentară 17
