Hardware Reference Guide - HP Compaq 6000 Pro Microtower Model

b. Dacă scoateţi o placă PCI standard sau PCI Express x1, ţineţi placa de ambele capete, apoi
balansaţi-o cu atenţie înainte şi înapoi până când conectorii se eliberează din soclu. Trageţi
vertical placa de extensie din soclu, apoi în afara şasiului, pentru a o elibera din cadrul şasiului.
Aveţi grijă să nu zgâriaţi placa de celelalte componente.

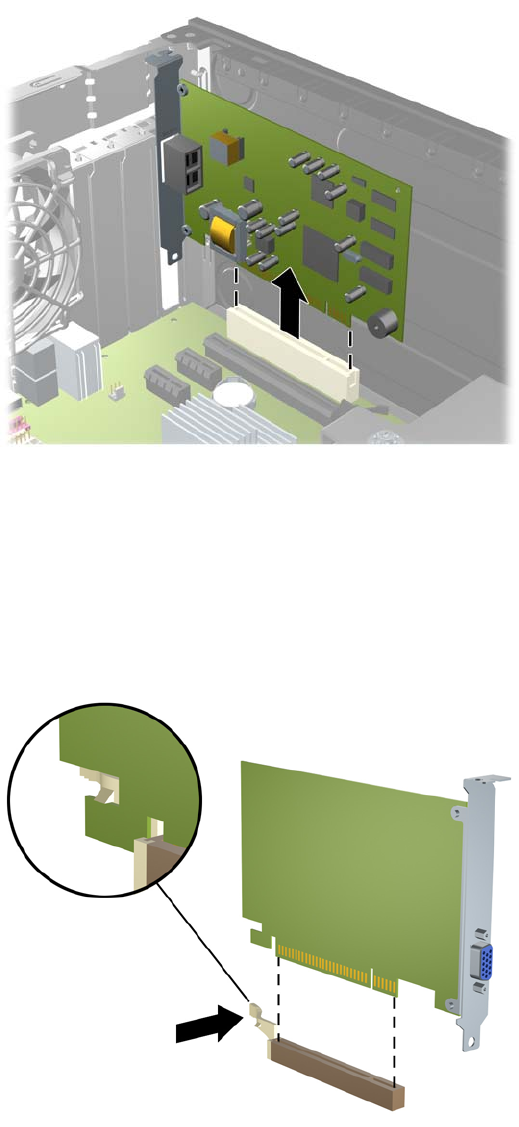

Figura 2-12 Scoaterea unei plăci de extensie PCI standard
c. Dacă scoateţi o placă PCI Express x16, trageţi braţul de reţinere din spatele soclului de
extensie, îndepărtându-l de placă şi mişcaţi cu grijă placa înainte şi înapoi până când
conectorii se eliberează din soclu. Trageţi vertical placa de extensie din soclu, apoi în afara
şasiului pentru a o elibera din cadrul şasiului. Aveţi grijă să nu zgâriaţi placa de celelalte
componente.
Figura 2-13 Scoaterea unei plăci de extensie PCI Express x16
20 Capitolul 2 Efectuarea de upgrade pentru sistemul hardware
