12. Rotiţi siguranţa de reţinere a capacului slotului înapoi pe poziţie pentru a fixa placa de extensie.

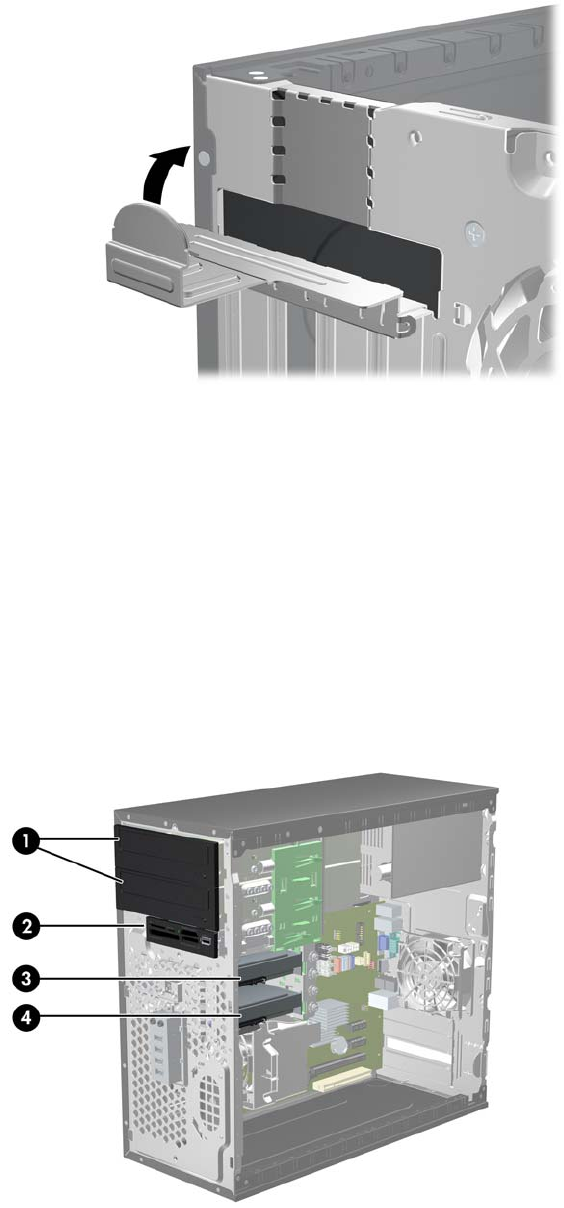

Figura 2-15 Închiderea siguranţei de reţinere a sloturilor de extensie
13. Dacă este necesar, conectaţi cablurile externe la placa instalată. Dacă este necesar, conectaţi
cablurile interne la placa instalată.
14. Puneţi la loc panoul de acces.
15. Reconectaţi cablul de alimentare şi porniţi computerul.
16. Blocaţi orice dispozitiv de securitate care a fost eliberat când s-a demontat panoul de acces.
17. Dacă este necesar, reconfiguraţi computerul. Pentru informaţii cu privire la utilizarea programului
Computer Setup, consultaţi
Ghidul programului utilitar Computer Setup (F10)
.
Poziţiile unităţilor
Figura 2-16 Poziţiile unităţilor
22 Capitolul 2 Efectuarea de upgrade pentru sistemul hardware
