Instalarea şi scoaterea unităţilor
Când instalaţi unităţi suplimentare, urmaţi aceste indicaţii:
●
Unitatea de disc primară Serial ATA (SATA) trebuie să fie conectată la conectorul primar albastru
închis SATA de pe placa de sistem, etichetat SATA0.
●
Conectaţi o unitate optică SATA la conectorul alb SATA de pe placa de sistem, etichetat SATA1.
●
Conectaţi dispozitivele în ordinea SATA0, SATA1, SATA2, apoi SATA3.
●
Conectaţi un cablu de adaptor eSATA la conectorul portocaliu SATA3.
NOTĂ: Adaptorul eSATA se instalează în unul din sloturile de extensie de la partea din spate a
computerului. Trebuie să configuraţi conectorul SATA3 pentru a funcţiona ca eSATA din utilitarul
Computer Setup. Pentru a reconfigura conectorul SATA3, selectaţi Storage (Stocare) > Storage
Options (Opţiuni stocare) > eSATA Port (Port eSATA). Pentru informaţii suplimentare, consultaţi
Ghidul programului utilitar Computer Setup (F10)
.
●
Conectaţi un cablu USB pentru cititor de carduri la conectorul USB de pe placa de sistem, etichetat
MEDIA Dacă cititorul de carduri are un port 1394, conectaţi cablul 1394 la placa PCI 1394.
●
Sistemul nu acceptă unităţi optice Parallel ATA (PATA) sau unităţi de disc PATA.
●
Trebuie să instalaţi şuruburi de ghidare pentru a vă asigura că unitatea va fi aliniată corect în cutia
unităţii şi blocată pe poziţie. HP a prevăzut şuruburi de ghidare pentru docurile pentru unităţi
externe (patru şuruburi de ghidare de montaj cu izolaţie 6-32 şi opt şuruburi de ghidare cu filet
metric M3), instalate pe partea laterală a docurilor pentru unităţi. Şuruburile de montaj cu izolaţie
6-32 sunt necesare pentru o unitate de disc secundară. Toate celelalte unităţi (cu excepţia unităţii
de disc principale) utilizează şuruburi cu filet metric M3. Şuruburile cu filet metric furnizate de HP
sunt negre şi şuruburile de montaj cu izolaţie furnizate de HP sunt argintii şi albastre. Dacă înlocuiţi
unitatea de disc principală, trebuie să scoateţi cele patru ş
uruburi de ghidare de montaj cu izolaţie
6-32 argintii şi albastre de la vechea unitate de disc şi să le instalaţi la noua unitate de disc.

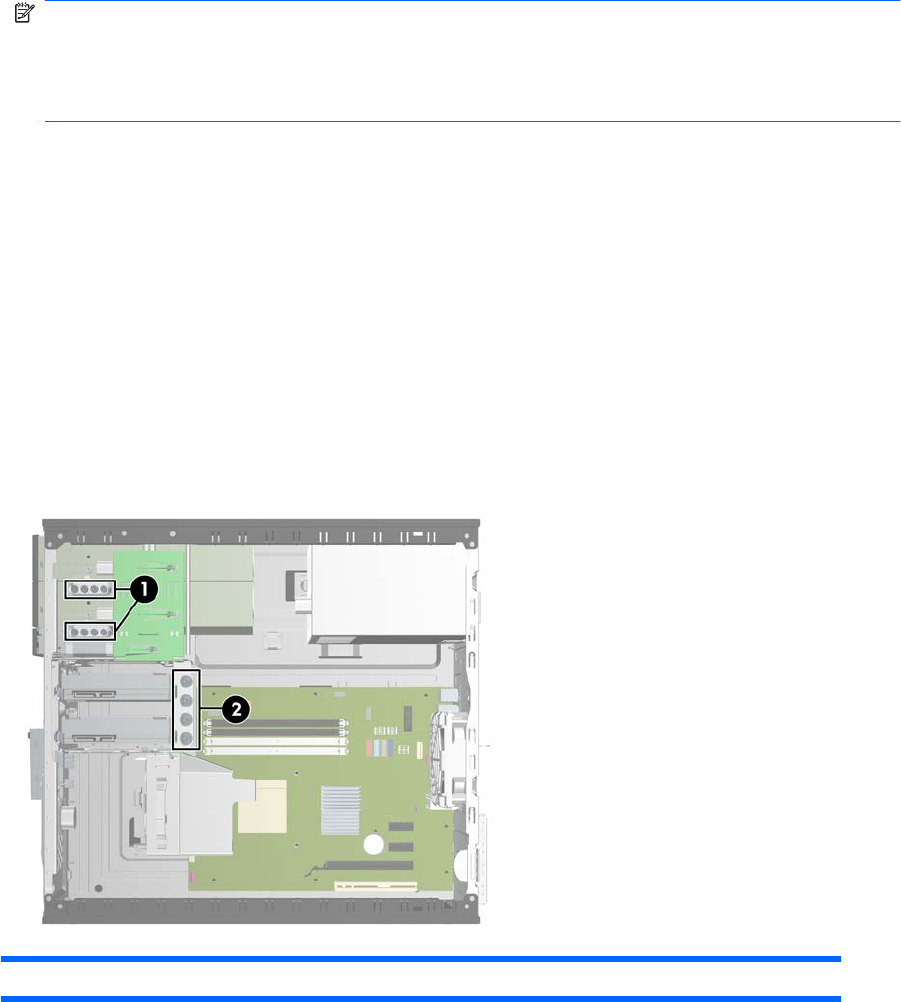

Figura 2-17 Amplasările şuruburilor de ghidare suplimentare
Nr. Şurub de ghidare Dispozitiv
