Hardware Reference Guide - HP Compaq 6000 Pro Microtower Model
Table Of Contents
- Caracteristicile produsului
- Efectuarea de upgrade pentru sistemul hardware
- Caracteristici de utilitate
- Avertismente şi atenţionări
- Scoaterea panoului de acces în computer
- Montarea panoului de acces în computer
- Scoaterea ramei frontale
- Scoaterea măştilor de ramă
- Montarea ramei frontale
- Instalarea de memorie suplimentară
- Scoaterea sau instalarea unei plăci de extensie
- Poziţiile unităţilor
- Instalarea şi scoaterea unităţilor
- Conexiunile de pe placa de sistem, existente pentru unităţi
- Scoaterea unei unităţi externe de 5,25 inchi sau 3,5 inchi
- Instalarea unei unităţi externe de 5,25 inchi sau 3,5 inchi
- Scoaterea unei unităţi de disc intern de 3,5 inchi
- Instalarea unei unităţi de disc intern de 3,5 inchi
- Scoaterea şi înlocuirea unei unităţi de disc amovibile SATA de 3,5 inchi
- Specificaţii
- Înlocuirea bateriei
- Dispozitive de securitate externe
- Descărcarea electrostatică
- Indicaţii pentru operarea computerului, întreţinerea de rutină şi pregătirea transportului
- Index

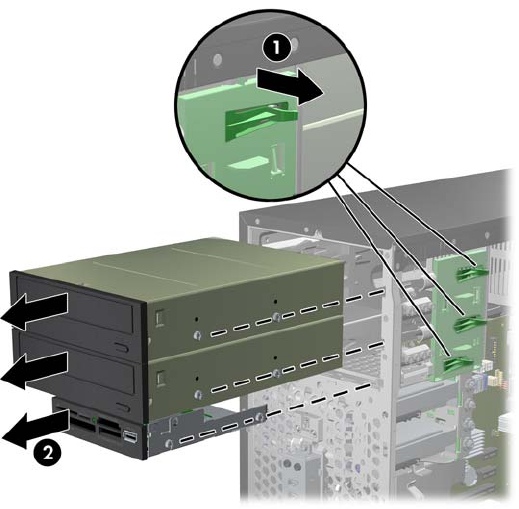

7. Un suport de blocare a unităţilor, cu cleme de deblocare, fixează unităţile în nişele
corespunzătoare. Ridicaţi clema de deblocare de pe suportul de blocare a unităţii (1) la unitatea
pe care doriţi să o scoateţi, apoi glisaţi unitatea din docul acesteia (2).
Figura 2-22 Scoaterea unităţilor externe
8. Scoateţi cele patru şuruburi de ghidare (câte două pe fiecare parte) de la vechea unitate. Aceste
şuruburi vă vor fi necesare pentru a instala o nouă unitate.
Instalarea şi scoaterea unităţilor 29
