8. Glisaţi unitatea în nişă, aliniind şuruburile de ghidare cu canelurile de ghidare, până când unitatea
se fixează pe poziţie.

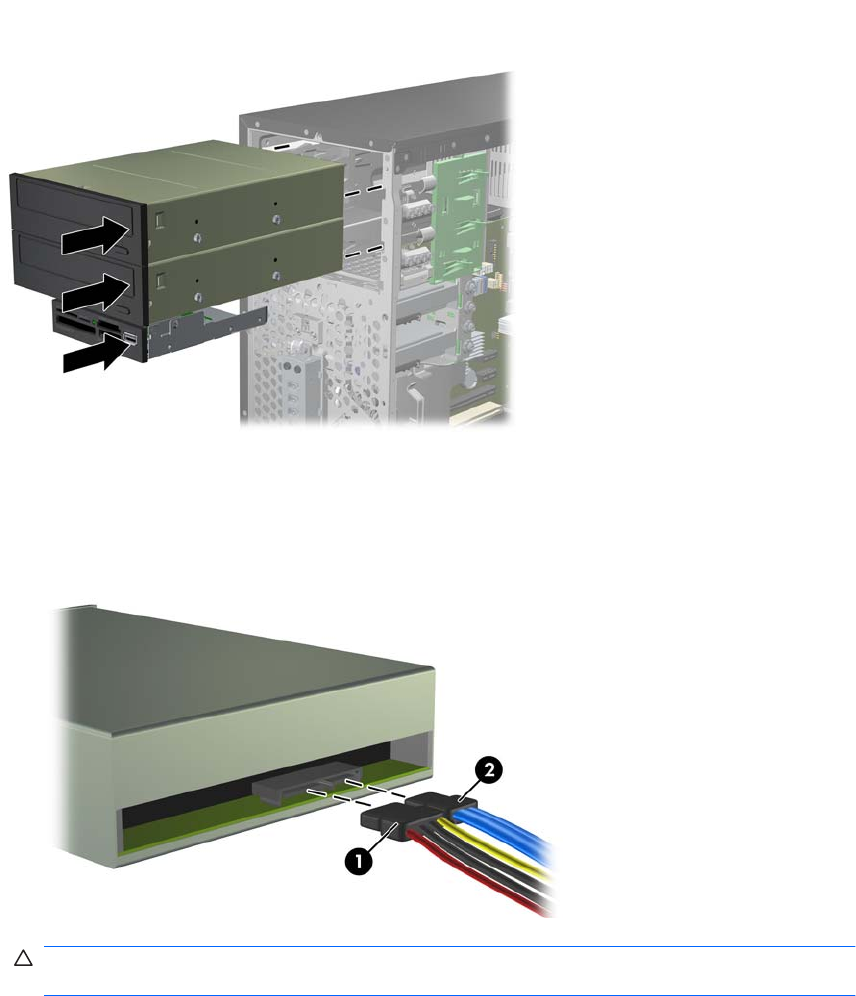

Figura 2-24 Glisarea unităţilor externe în nişele respective
9. Conectaţi cablurile de alimentare şi de date la unitate după cum se prezintă în ilustraţiile următoare.
a. Dacă instalaţi o unitate optică, conectaţi cablul de alimentare (1) şi cablul de date (2) în partea
din spate a unităţii.
Figura 2-25 Conectarea cablurilor pentru unitatea optică
ATENŢIE: Niciodată nu pliaţi şi nu îndoiţi un cablu de date SATA la o rază mai mică de 30
mm (1,18 inchi). O curbură prea mică poate conduce la ruperea firelor cablului.
Instalarea şi scoaterea unităţilor 31
