6. Puneţi noua unitate de disc în suport, apoi glisaţi unitatea de disc înapoi, astfel încât să se fixeze
în conectorul SATA de la placa de circuite a suportului. Asiguraţi-vă că conectorul de la unitatea
de disc este apăsat până la capăt în conectorul de la placa de circuite a suportului.

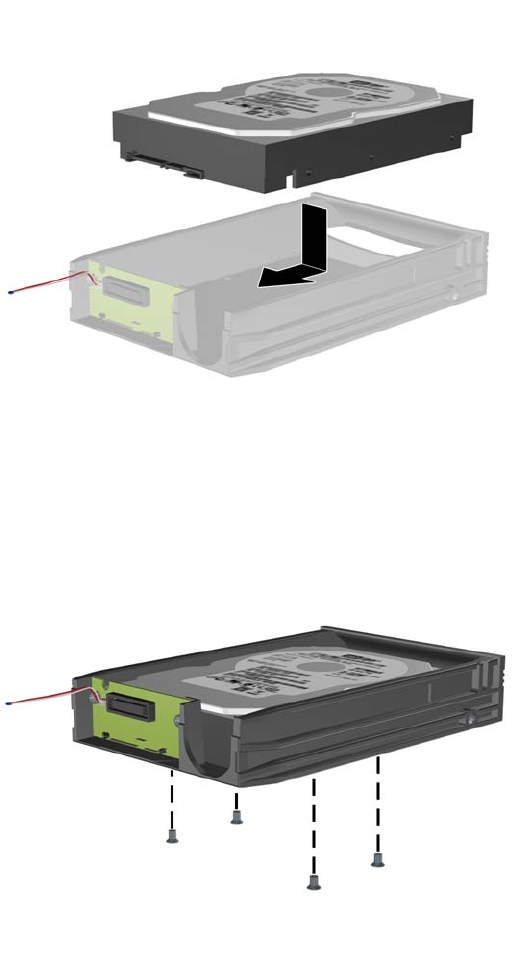

Figura 2-37 Înlocuirea unităţii de disc
7. Înlocuiţi cele patru şuruburi din partea de jos a suportului, pentru a fixa unitatea pe poziţie.
Figura 2-38 Montarea şuruburilor de siguranţă
Instalarea şi scoaterea unităţilor 41
