6. Scoateţi şurubul de siguranţă de la interiorul măştii frontale.

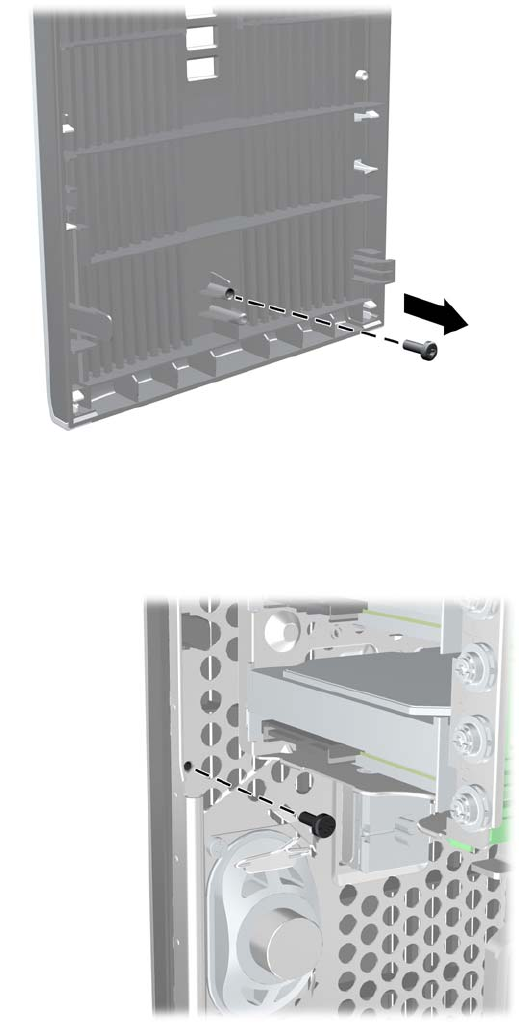

Figura C-7 Recuperarea şurubului de siguranţă de la masca frontală
7. Puneţi la loc masca frontală.
8. Instalaţi şurubul prin interiorul părţii frontale a şasiului în masca frontală. Gaura pentru şurub este
amplasată spre mijlocul marginii din dreapta a şasiului, între docul pentru unitatea de disc şi difuzor.
Figura C-8 Instalarea şurubului de siguranţă pentru rama frontală
9. Puneţi la loc panoul de acces.
10. Reconectaţi cablul de alimentare şi porniţi computerul.
11. Blocaţi orice dispozitiv de securitate care a fost eliberat când s-a demontat panoul de acces.
52 Anexa C Dispozitive de securitate externe
