Udfyldning af DIMM-stik
Systemkortet indeholder fire DIMM-stik, to stik pr. kanal. Stikkene er mærket DIMM1, DIMM2, DIMM3
og DIMM4. Stikkene DIMM1 og DIMM2 bruger hukommelseskanal A. Stikkene DIMM3 og DIMM4
bruger hukommelseskanal B.

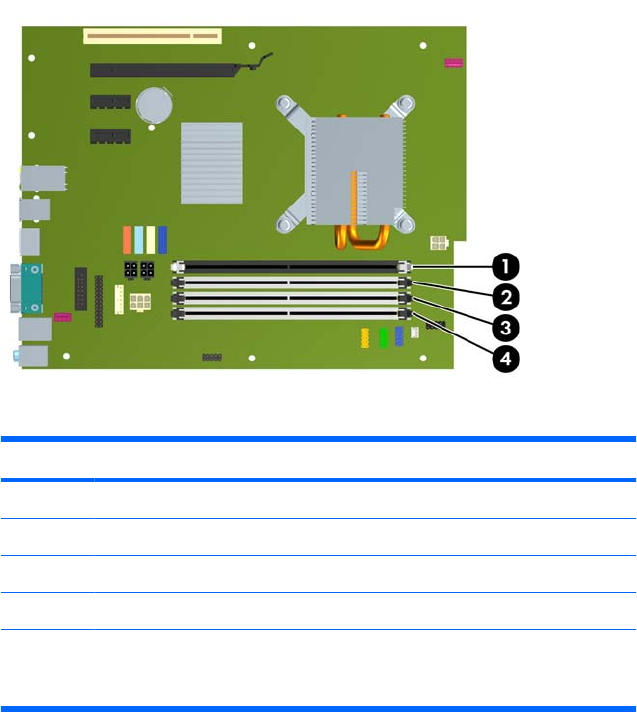

Figur 2-7 DIMM-stikplaceringer
Tabel 2-1 DIMM-stikplaceringer
Enhed Beskrivelse Stikfarve
1 DIMM1-stik, Kanal A (udfyld denne først) Sort
2 DIMM2-stik, Kanal A (udfyld som nummer tre) Hvid
3 DIMM3 stik, Kanal B (udfyld som nummer to) Hvid
4 DIMM4-stik, Kanal B (udfyld som nummer fire) Hvid
BEMÆRK: Der skal sidde et DIMM-modul i det sorte DIMM1-stik. I modsat fald viser
systemet en POST-fejlmeddelelse, som viser, at et hukommelsesmodul er installeret i det
forkerte stik.
Systemet kører automatisk i enkeltkanaltilstand, dobbeltkanaltilstand eller i fleksibel tilstand, afhængigt
af hvordan DIMM-modulerne er installeret.
●
Systemet kører i enkeltkanaltilstand, hvis DIMM-stikkene kun er udfyldt i én kanal.
●
Systemet kører i en højtydende tokanalstilstand, hvis den samlede hukommelseskapacitet for
DIMM-modulerne i kanal A svarer til den samlede hukommelseskapacitet for DIMM-modulerne i
kanal B. Teknologien og enhedens bredde kan variere mellem kanalerne. Hvis kanal A f.eks.
udfyldes med to 512 MB DIMM-moduler, og kanal B udfyldes med et 1 GB DIMM-modul, kører
systemet i dobbeltkanalstilstand.
●
Systemet kører i fleksibel-tilstand, hvis den samlede hukommelseskapacitet for DIMM-modulerne
i kanal A svarer til den samlede hukommelseskapacitet for DIMM-modulerne i kanal B. I fleksibel-
tilstand beskriver den kanal udfyldt med den mindste mængde hukommelse den samlede mængde
hukommelse, som tildeles to kanaler, og den resterende mængde tildeles til en kanal. For at opnå
optimal hastighed bør kanalerne fordeles sådan, at den største mængde hukommelse fordeles
mellem de to kanaler. Hvis en kanal har mere hukommelse end den anden, bør den største værdi
