8. Skub drevet ind i drevrummet, og sørg for at styreskruerne følger styrerillerne, indtil drevet er låst
fast.

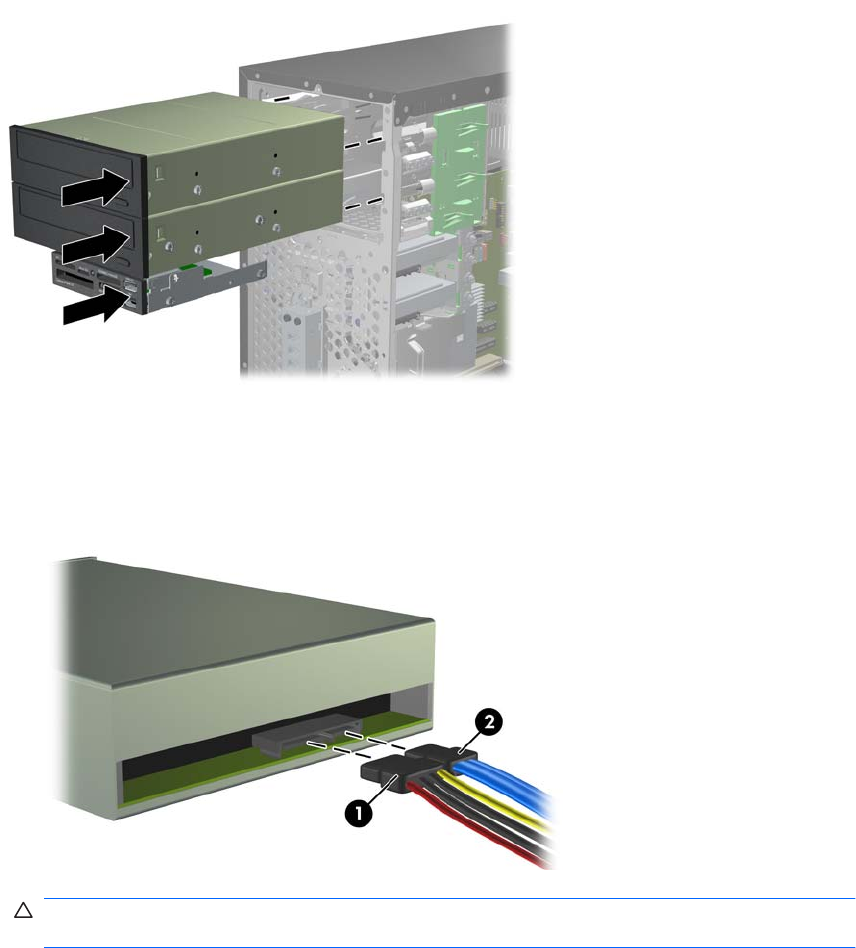

Figur 2-24 Placering af de eksterne drev i drevrummet
9. Tilslut strøm- og datakablerne til drevet som vist i illustrationerne nedenfor.
a. Hvis du vil installere et optisk drev, skal du tilslutte strømkablet (1) og datakablet (2) på
bagsiden af drevet.
Figur 2-25 Tilslutning af kabler til det optiske drev
FORSIGTIG: Krøl eller buk aldrig et SATA-datakabel mere end en 30 mm radius. Et skarpt
buk kan brække de interne tråde.
Installation og fjernelse af drev 29
