Знімання заглушок
На деяких моделях перед встановленням привода необхідно знімати заглушки з 3,5-дюймових і
5,25-дюймових відсіків для зовнішніх приводів. Зняття заглушки:
1. Зніміть знімну панель і передню фальш-панель.
2. Щоб зняти заглушку фальш-панелі, натисніть на два вушка, що утримують заглушку на місці,
в бік зовнішнього правого краю фальш-панелі (1), та зсуньте заглушку
назад і праворуч, щоб
зняти її (2).

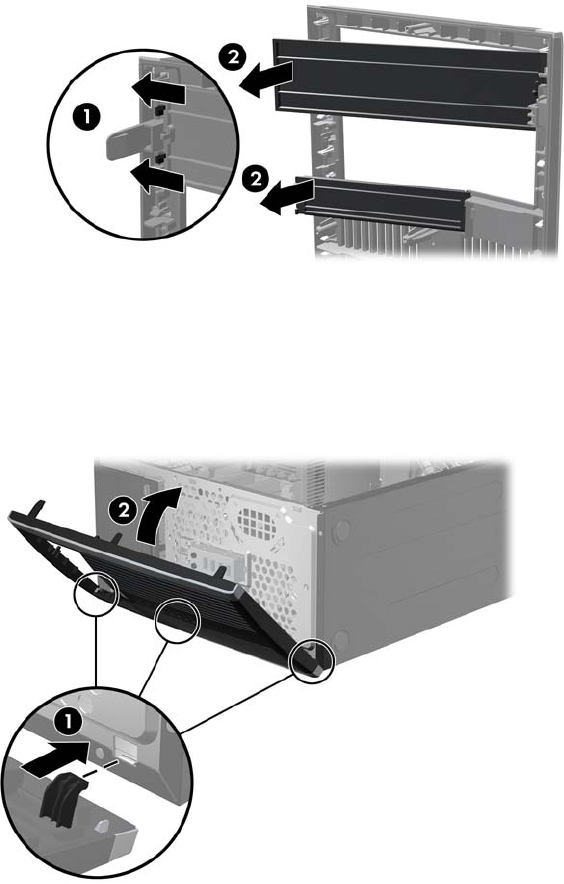

Рисунок 2-5 Зняття заглушки фальш-панелі
Встановлення передньої фальш-панелі
Вставте три гачки, розташовані з лівого боку фальш-панелі, в прямокутні отвори на корпусі (1),
відтак поверніть правий бік фальш-панелі на корпусі (2) та зафіксуйте її на місці.
Рисунок 2-6 Встановлення передньої фальш-панелі
Знімання заглушок 13
