Встановлення модулів у розніми DIMM
На системній платі є чотири розніми DIMM, по два розніми на кожен канал. Розніми позначені
як DIMM1, DIMM2, DIMM3 і DIMM4. Розніми DIMM1 і DIMM2 діють у каналі пам’яті A. Розніми
DIMM2 і DIMM3 діють у каналі пам’яті B.

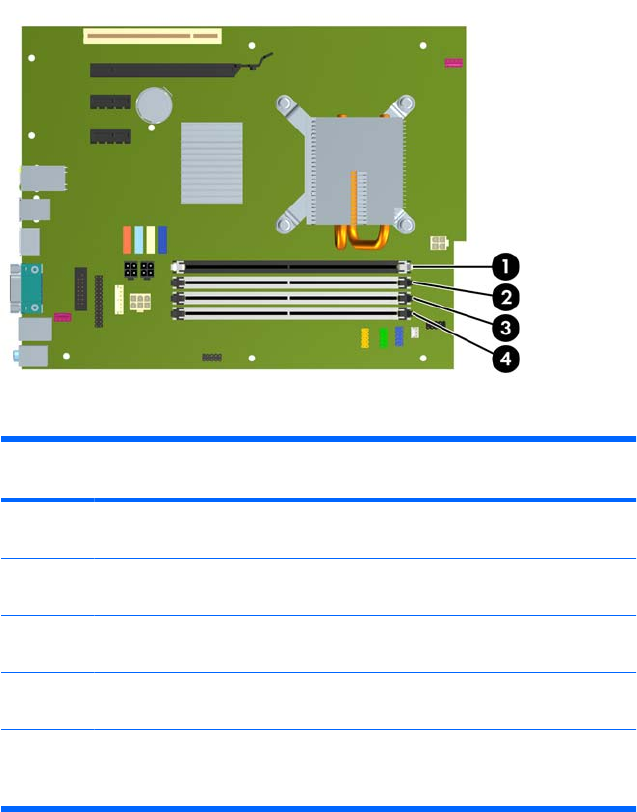

Рисунок 2-7 Розміщення рознімів DIMM
Таблиця 2-1 Розміщення рознімів DIMM
Компоне
нт
Опис Колір розніму
1 Рознім DIMM1, канал A (першочергове
встановлення)
Чорний
2 Рознім DIMM2, канал A (встановлення у третю
чергу)
Білий
3 Рознім DIMM3, канал B (другочергове
встановлення)
Білий
4 Рознім DIMM4, канал B (встановлення в четверту
чергу)
Білий
ПРИМІТКА. Модуль DIMM потрібно встановити в чорний рознім DIMM1. Інакше
система відобразить POST-повідомлення про помилку, яке вказуватиме, що модуль
пам’яті встановлено в неправильний рознім.
Система буде автоматично працювати в одноканальному, двоканальному або гнучкому режимі,
у залежності від типу модулів, встановлених у розніми DIMM.
●
Система може працювати в одноканальному режимі, якщо в розніми DIMM встановлено
пам’ять тільки для одного каналу.
●
Система працюватиме у високопродуктивному двоканальному режимі, якщо загальна
ємність модулів DIMM у каналі A дорівнює загальній ємності модулів DIMM у
каналі B.
Технологічні можливості і ширина пристрою залежать від каналів. Наприклад, якщо в
канал A встановлено два модулі DIMM на 512 Мб, а в канал B – один модуль DIMM на 1 Гб,
система працюватиме у двоканальному режимі.
