Видалення або встановлення плати розширення
Комп’ютер обладнано одним гніздом розширення PCI, двома гніздами розширення PCI Express
x1 і одним гніздом розширення PCI Express x16.

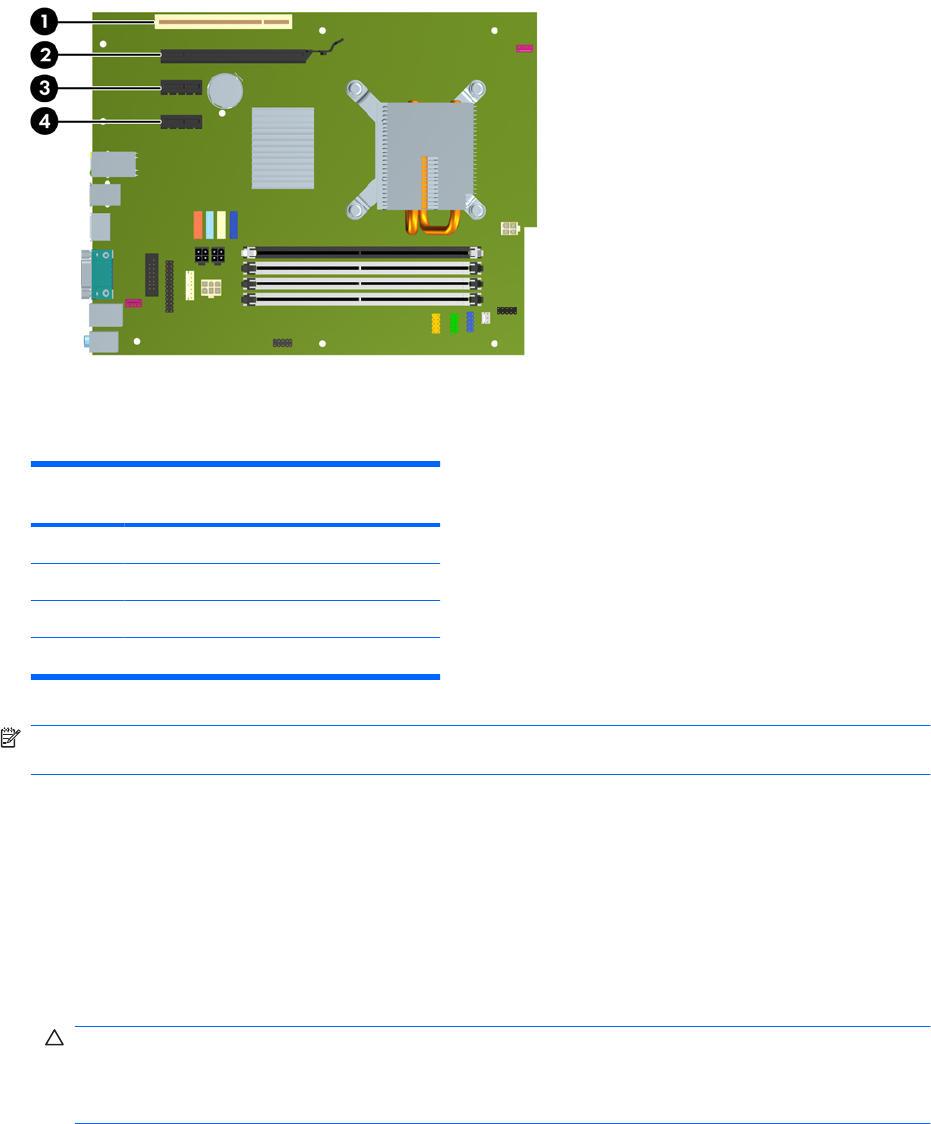

Рисунок 2-9 Розміщення гнізд розширення
Таблиця 2-2 Розміщення гнізд розширення
Компо-
нент
Опис
1 Гніздо розширення PCI
2 Гніздо розширення PCI Express x16
3 Гніздо розширення PCI Express x1
4 Гніздо розширення PCI Express x1
ПРИМІТКА. У гніздо розширення PCI Express x16 можна встановити плату розширення PCI
Express x1, x4, x8 чи x16.
Встановлення плати розширення:
1. Видаліть/відключіть будь-які засоби безпеки, що блокують відкриття корпусу комп’ютера.
2. Вийміть із комп’ютера всі знімні носії, такі як компакт-диски та флеш-накопичувачі USB.
3. Правильно вимкніть комп’ютер через операційну систему, потім відключіть усі зовнішні
пристрої.
4. Відключіть шнур живлення від розетки і від’єднайте
усі зовнішні пристрої.
ПОПЕРЕДЖЕННЯ. Незалежно від того, чи комп’ютер увімкнено, на системну плату завжди
подається напруга, поки комп’ютер підключено до робочої розетки змінного струму.
Необхідно відключити шнур живлення від джерела живлення, щоб запобігти пошкодженню
внутрішніх компонентів комп’ютера.
5. Зніміть знімну панель.
