6. Сумістіть правильний вільний рознім розширення на системній платі і відповідне гніздо на
задній панелі корпусу комп’ютера.
7. Відкрийте фіксатор заслінки гнізда розширення, що кріпить кришку гнізда PCI, піднявши
зелене вушко на фіксаторі і повернувши фіксатор у положення “відкрито”.

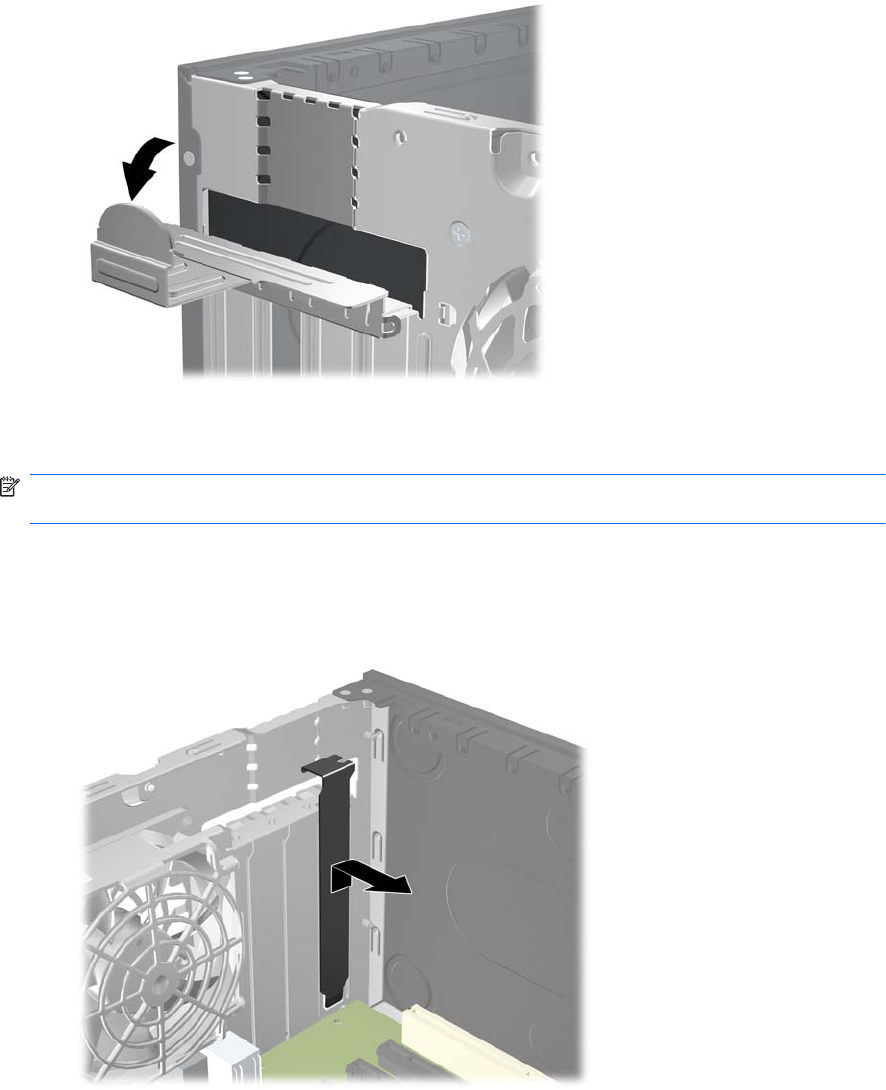

Рисунок 2-10 Відкривання фіксатора гнізда розширення
8. Перш ніж встановити плату розширення, зніміть заслінку гнізда розширення чи видаліть
наявну плату розширення.
ПРИМІТКА. Перш ніж видаляти встановлену плату розширення, від’єднайте усі підключені
до неї кабелі.
a. Якщо плата розширення встановлюється у вільне гніздо, зніміть відповідну заслінку
гнізда розширення на задній панелі корпуса. Потягніть заслінку гнізда вгору і витягніть
її зсередини корпуса.
Рисунок 2-11 Видалення заслінки гнізда розширення
Видалення або встановлення плати розширення 19
