Встановлення і видалення накопичувачів
При встановленні додаткових приводів дотримуйтеся цих вказівок:
●
Основний жорсткий диск Serial ATA (SATA) необхідно підключити до синього основного
розніму SATA на системній платі, позначеного SATA0.
●
Підключіть оптичний привод SATA до білого розніму SATA на системній платі, позначеного
SATA1.
●
Підключіть пристрої в порядку SATA0, SATA1, SATA2, відтак SATA3.
●
Підключіть кабель адаптера eSATA до оранжевого розніму SATA3.
ПРИМІТКА. Адаптер eSATA встановлюється в одне з гнізд розширення ззаду комп’ютера.
Слід налаштувати рознім SATA3 на функціонування в режимі eSATA за допомогою утиліти
Computer Setup. Виберіть Storage (Пристрої пам’яті) > Storage Options (Параметри
пристроїв пам’яті) > eSATA Port (Порт eSATA), щоб переналаштувати рознім SATA3. Для
отримання додаткової інформації див. Посібник з використання утиліти Computer Setup
(F10).
●
Підключіть USB-кабель пристрою зчитування карток пам’яті до USB-розніму на системній
платі, позначеного MEDIA. Якщо в пристрої зчитування карток пам’яті є порт 1394,
під’єднайте кабель 1394 до карти PCI 1394.
●
Система не підтримує оптичні приводи Parallel ATA (PATA) чи жорсткі диски PATA.
●
Слід установити направляючі гвинти, щоб забезпечити належне вирівнювання привода у
відсіку та зафіксувати його. HP постачає
додаткові направляючі гвинти для зовнішніх відсіків
приводів (чотири ізоляційні монтажні направляючі гвинти 6-32 та вісім направляючих
гвинтів M3 з метричною різьбою), встановлені збоку відсіків для приводів. Ізоляційні монтажні
гвинти 6-32 потрібні для другого жорсткого диска. Для всіх інших приводів (за винятком
першого жорсткого диска) використовуються гвинти M3 з метричною різьбою. Гвинти з
метричною різьбою, які постачає HP, чорного
кольору, а ізоляційні монтажні гвинти HP —
сріблясті та сині. У разі заміни першого жорсткого диска слід видалити чотири сріблясті та
сині ізоляційні монтажні направляючі гвинти 6-32 зі старого жорсткого диска та вставити їх у
новий жорсткий диск.

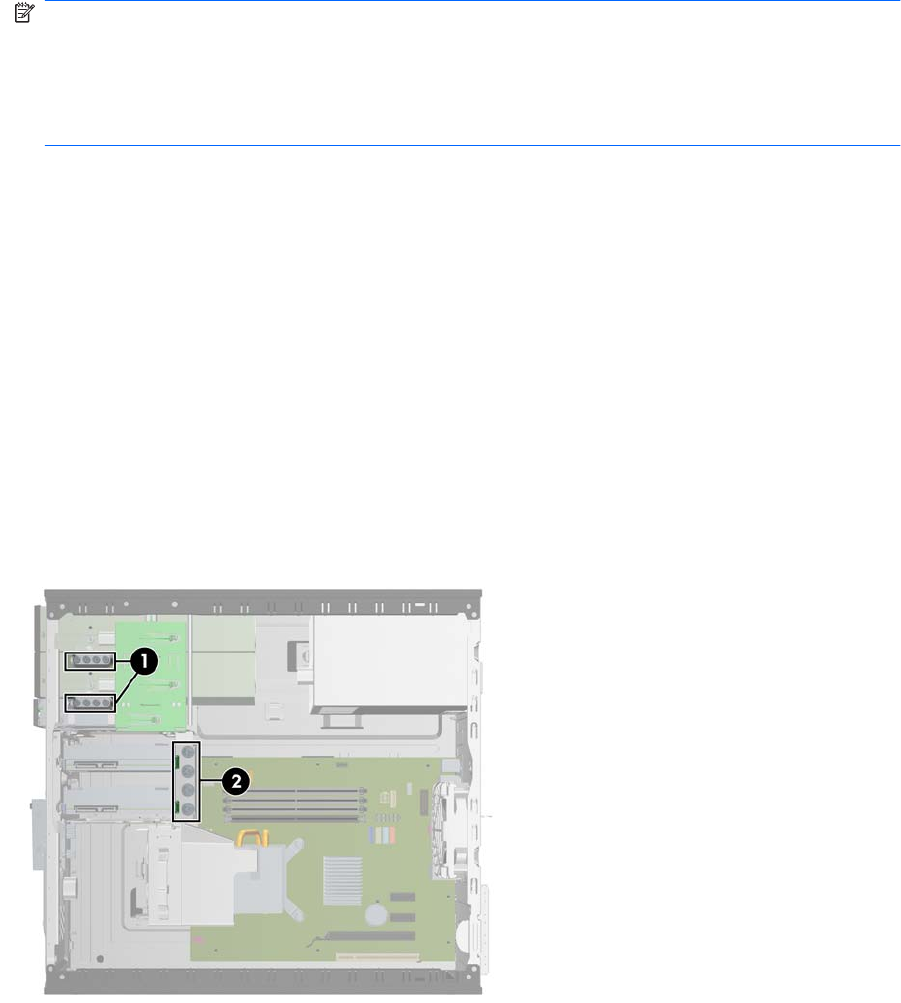

Рисунок 2-17 Розташування додаткових направляючих гвинтів
