8. Вставте привід у відсік, щоб направляючі гвинти були навпроти відповідних гнізд, поки диск
з клацанням не стане на місце.

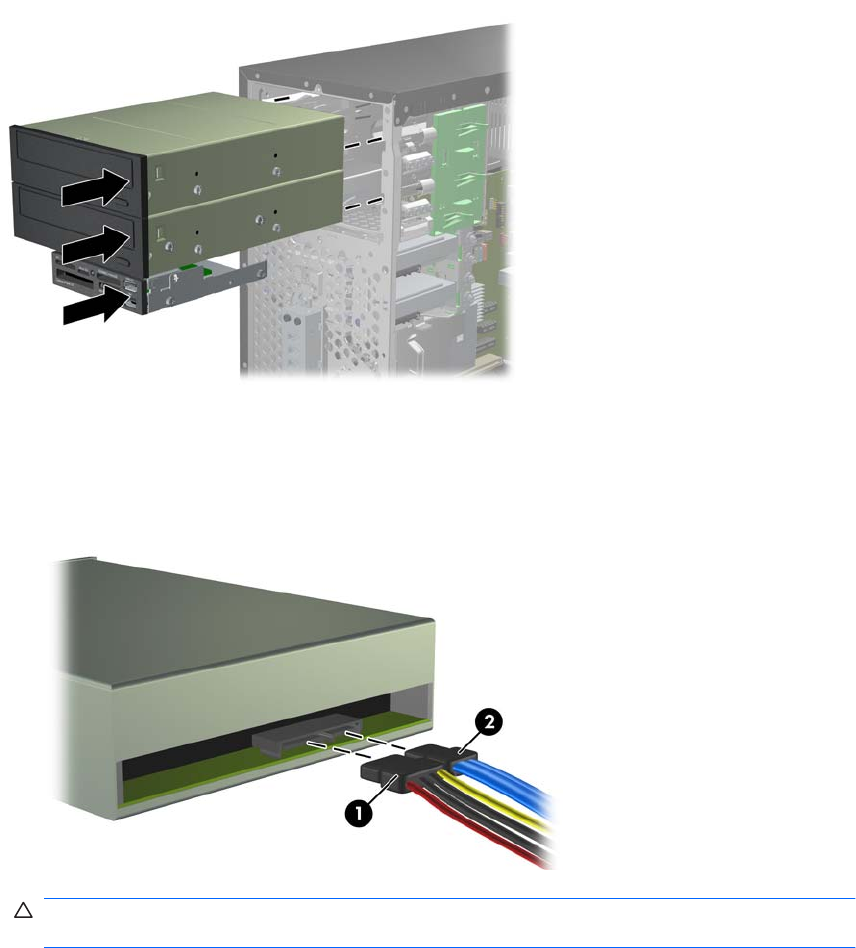

Рисунок 2-24 Встановлення зовнішніх приводів у відсік
9. Підключіть усі кабелі живлення і даних до привода, як показано на ілюстраціях.
a. Встановлюючи оптичний привод, підключіть кабель живлення (1) і кабель даних (2) до
задньої панелі привода.
Рисунок 2-25 Підключення кабелів оптичного приводу
ПОПЕРЕДЖЕННЯ. Ніколи не згинайте та не скручуйте кабель даних SATA в коло з
радіусом менше 30 мм. Надмірне згинання може пошкодити внутрішні кабелі.
Встановлення і видалення накопичувачів 31
