LCD Installation Guide HP ap5000 All-In-One Point of Sale System

LCDインストール ガイド
HP ap5000 All-In-One
Point of Sale System
© Copyright 2010 Hewlett-Packard Development Company, L.P.
本書の内容は、 将来予告な し に変更 される こ と があ り ます。 HP製品およ びサービ
スに対する保証は、 当該製品およびサービ スに付属の保証規定に明示的に記載 さ
れている ものに限 られます。 本書のいかな る内容も、 当該保証に新たに保証を追
加する ものではあ り ません。 本書に記載 されている製品情報は、 日本国内で販売
されていない ものも含まれている場合があ り ます。 本書の内容につ き ま し ては万
全を期し てお り ますが、本書の技術的あるいは校正上の誤り 、省略に対 し ては、責
任を負いかねますのでご了承 く ださい。
日本 ヒ ュ ー レ ッ ト ・ パ ッ カ ー ド 株式会社
改訂第1版：2010年5月
初版 ： 2010年3月
重要
注意 ： HP ap5000 All-In-One Point of Sale SystemのVGAコ ネ ク タ は、 電
源供給型のVGAコネク タ であり、 このキッ ト に含まれるLCDに電力を供
給します。 電源供給型VGA 機能に対応していないスタン ドアロン モニ
ターをこのVGA コ ネ ク タ に接続する場合は、モニ タ ーの損傷を避ける た
め、POSシステムの電源を入れる前にスタン ドアロン モニターをコンセ
ントに接続してください。
お使いになる前に
LCDのみで表示を行 う よ う 真空蛍光デ ィ ス プ レ イ （VFD） を取り 外す前に、
[コンピューター セッ トアップ （F10）ユーティリティ]でVFDシリアル コネ
ク タ の電源を切る必要があ り ます。 電源を切るには、以下の操作を行います。
1. コンピューターを再起動してすぐ、 オペレーティング シ ス テムが起動
する前に[F10]キーを押し て、 [コンピューター セッ トアップ （F10）ユー
ティリティ ]を実行し ます。
2. [ コンピューター セッ トアップ （F10）ユーティリティ] で、 [ カスタム]
（Advanced）メニュー→[Super IO設定] （Super IO Configuration）→[シ
リアル コネクタ2] （Serial Port 2）→[標準モー ド /5 V] （Standard Mode/
5v）→[標準モー ド ] （Standard Mode）の順に選択します。
3. [ コンピューター セッ トアップ （F10）ユーティリティ]の[終了] （Exit）
メニューで、 [変更を保存 し て終了] （Save Changes and Exit） を選択 し
ます。

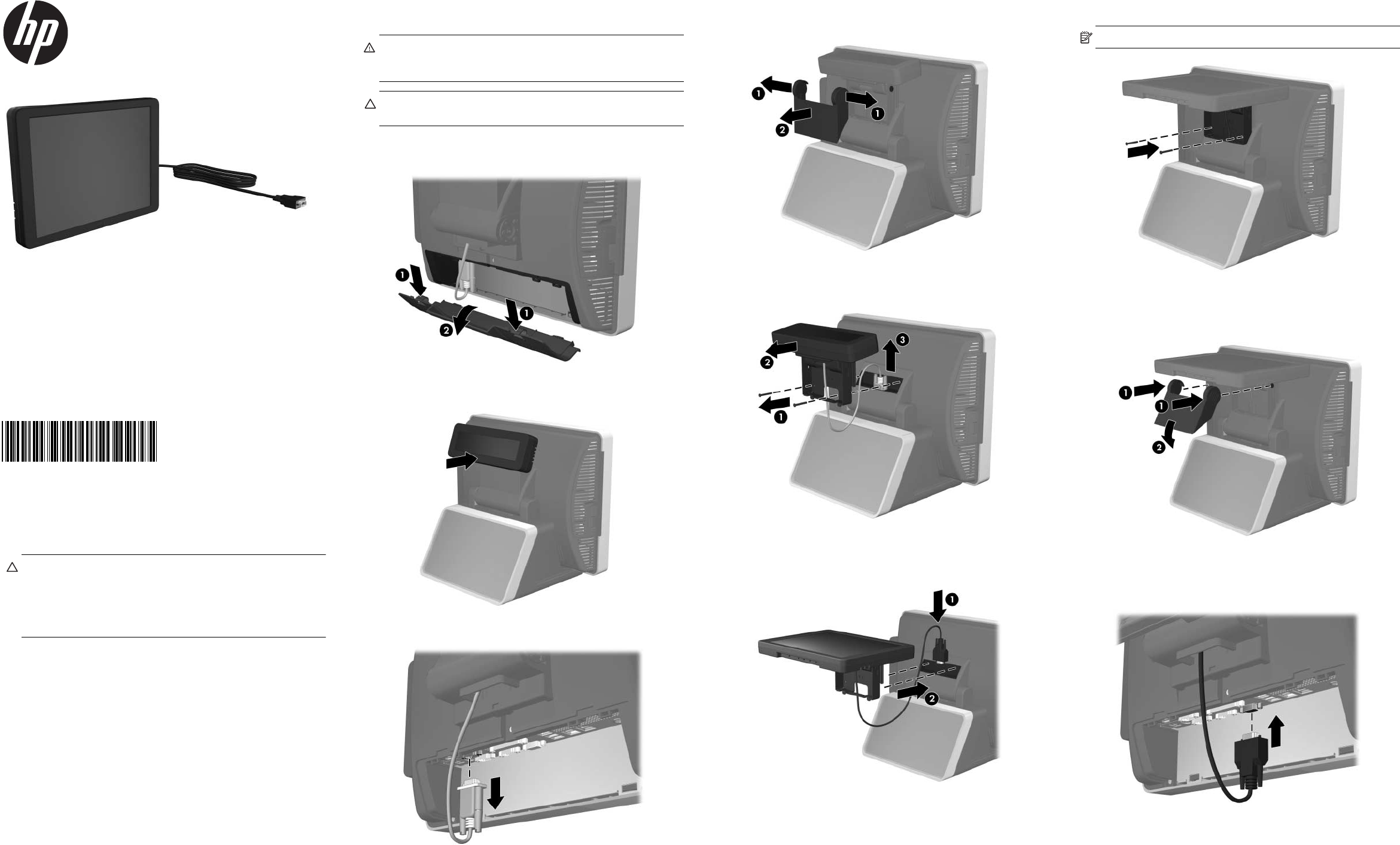

LCDの取 り 付け
1. シス テムの電源を切 り 、 電源コ ー ド を コ ンセ ン ト か ら抜き ます。
警告 ： 感電のおそれがあ り ますので、 LCD を取り付ける前に、 必ずコ ン
セン ト から電源コ ー ド が抜き取っ てあ る こ と を確認し て く だ さ い。電源
コ ー ド を差 し 込んだま ま作業を行 う と 、 感電するおそれがあ り ます。
注意 ： シ ス テムの損傷を防ぐ ため、 LCD を取り付ける前に、 必ずコンセ
ントから電源コードを抜いてください。
2. カバーの上部にある2つのタ ブを下向きに押し
1、カバーを回転させて
外して
2、 デ ィ ス プ レ イの背面下部にあるI/Oカバーを取り外します。
3. LCD を取り付ける前に、 ap5000 の背面にある表示用真空蛍光デ ィ ス プ
レイ （VFD） を取 り 外す必要があり ます。
4. 背面のI/OパネルからVFDのシリ アル ケーブルを抜きます。
5. プラスチックのヒンジ ブラケッ ト カバーの両側の上部を外側に引っ 張
り
1、カバーをまっすぐ後ろにスライドさせて2、 ヒンジ ブラケッ トか
ら取り外します。
6. VFDの下にある2つのネジを取り 外し
1、VFDを後ろに引いてシステムか
ら外します
2。 タッチ スクリーン ヒ ンジの中央にある穴を通 し て VFD
ケーブルを抜き出し ます
3。
7. タッチ スクリーン ヒ ン ジの中央にある穴に VGA ケーブルを通し ます
1。 LCD ヒンジの背面にある2つのタブとタッチ スクリーン ヒンジの
2つのス ロ ッ ト の位置を合わせます
2。
8. LCDをしっかりと支えながら、2つのネジ を取り 付けてLCD ヒンジをタッ
チ スクリーン ヒンジに固定します。
注： 両方のネジを緩めに取り付けてから、 最後にし っかり と締めます。
9. ヒンジ ブラケッ ト カバーの上部をブ ラ ケ ッ ト の両側に合わせ
1、カ
バーの下部を ブ ラ ケ ッ ト にかぶせて所定の位置に収ま り カ チ ッ と い う
音がする まで押 し 込み
2、カバーを取り付けなおします。
10. 背面の I/O パネルにある VGA コネクタに VGA ケーブルを接続します。
ケーブルの端を コ ネク タ に固定する ための2つのネジを必ず締めて く だ
さい。
