б. При извлечении платы расширения PCI или PCI Express x1 возьмите ее за оба края и
аккуратно покачивая вперед и назад, извлеките контакты из гнезда. Вытащите плату
расширения из разъема (1) вертикально вверх и извлеките ее из корпуса (2).
Постарайтесь не поцарапать плату о другие компоненты.

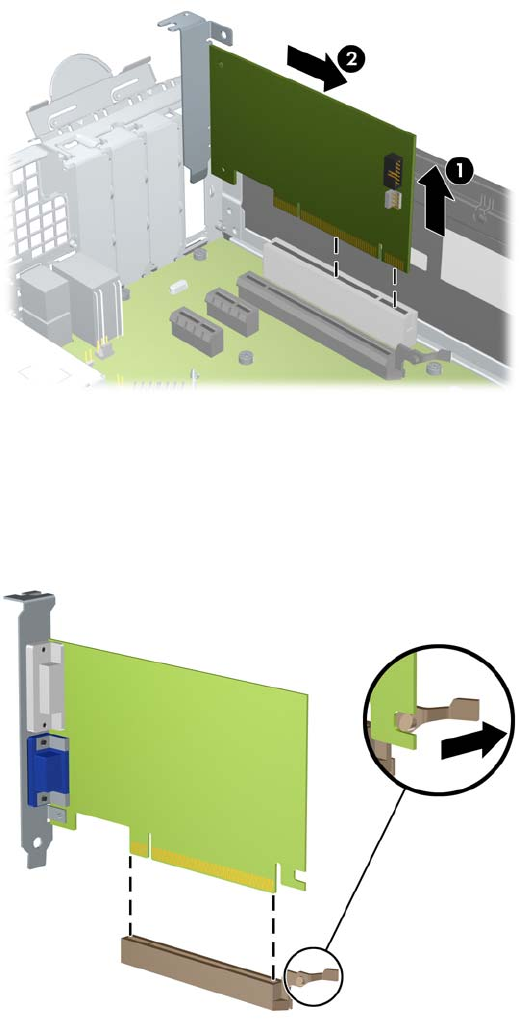

Рисунок 4-13 Извлечение стандартной платы расширения PCI
в. При извлечении платы расширения PCI Express x16 отведите удерживающий
рычажок, расположенный в задней части гнезда, от платы. Затем аккуратно
покачайте плату расширения, чтобы извлечь разъемы из гнезда. Вытащите плату
расширения из разъема вертикально вверх и извлеките ее из корпуса. Постарайтесь
не поцарапать плату о другие компоненты.
Рисунок 4-14 Извлечение платы расширения PCI Express x16
10. Поместите извлеченную плату в упаковку из антистатического материала.
11. Если новая плата расширения не будет установлена, то необходимо установить крышку
на открытое гнездо расширения.
116 Глава 4 Обновление аппаратного обеспечения модели с уменьшенным корпусом (SFF) RUWW
