드라이브 설치 및 분리
드라이브를 설치하려면 다음 지침을 따르십시오.
●
주 SATA(Serial ATA) 하드 드라이브는 SATA0 레이블이 있는 시스템 보드의 주 SATA 커넥터(진
한 파란색)에 연결해야 합니다.
●
보조 하드 드라이브 및 광 드라이브를 시스템 보드의 연한 파란색 SATA 연결단자에 연결합니다
(SATA1, SATA2, SATA3 및 SATA5 로 표시).
●
미디어 카드 리더 USB 3.0 케이블을 시스템 보드에서 MEDIA3.0 으로 표시되는 USB 연결단자에
연결합니다.
●
드라이브의 전원 케이블에 시스템 보드
연결단자에서 분리되는 2 개의 분기가 있습니다. 첫 번째
분기는 첫 번째 연결단자가 5.25 인치 베이에 연결되고, 두 번째 연결단자가 3.5 인치 베이에 연결
되며, 세 번째(2 선식) 연결단자가 슬림형 광 드라이브 베이에 연결되는 3 종 일체형 케이블입니
다. 두 번째 분기는 첫 번째 연결단자가 아래쪽의 2.5 인치 하드 드라이브 베이에 연결되고, 두 번
째 연결단자가 가운데 3.5 인치
하드 드라이브 베이에 연결되며, 세 번째 연결단자가 3.5 인치 하
드 드라이브 베이에 연결되는 3 종 일체형 케이블입니다.
●
유도 나사를 설치해야 드라이브를 드라이브 함에 올바르게 맞추고 고정할 수 있습니다. HP 에서
는 드라이브 베이 옆면에 끼워서 사용할 수 있는 여분의 유도 나사를 제공합니다(6-32 은색 및 파
란색 절연 장착 유도 나사 4 개 및 6-32 표준 유도
나사 4 개). 3.5 인치 하드 드라이브 베이에 3.5
인치 하드 드라이브를 장착하려면 6-32 절연 장착 유도 나사가 필요합니다. USB 3.0 미디어 카드
리더를 3.5 인치 선택 사양 드라이브 베이에 장착하려면 6-32 표준 유도 나사가 필요합니다. 5.25
인치 선택 사양 드라이브용 M3 메트릭 유도 나사 및 2.5 인치 하드 드라이브용 M3 절연 장착 유도
나사는 제공되지 않습니다. 드라이브를 교체하는 경우 이전 드라이브에서 유도
나사를 분리하고
새 드라이브에 해당 나사를 장착합니다.

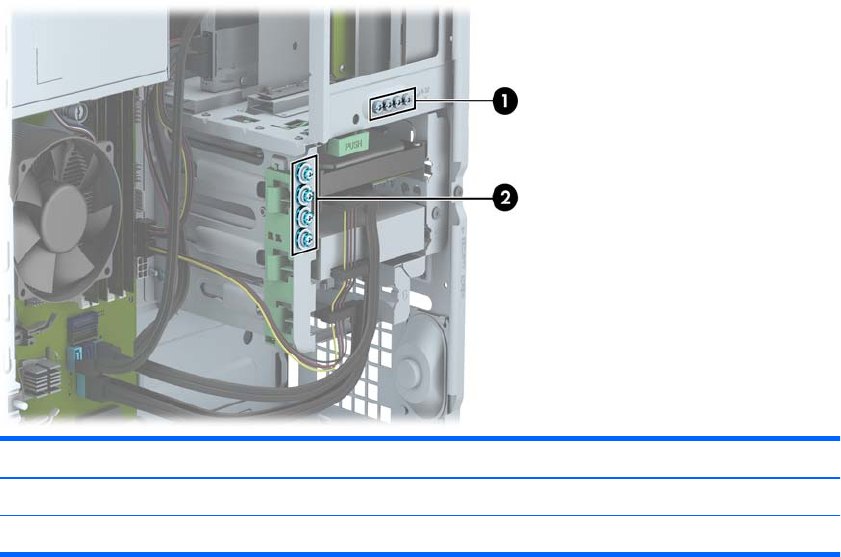

번호 유도 나사 장치
1 은색 표준 6-32 유도 나사 USB 3.0 미디어 카드 리더
2 은색 및 파란색 6-32 절연 장착 나사 3.5 인치 하드 드라이브 베이의 보조 하드 드라이브
