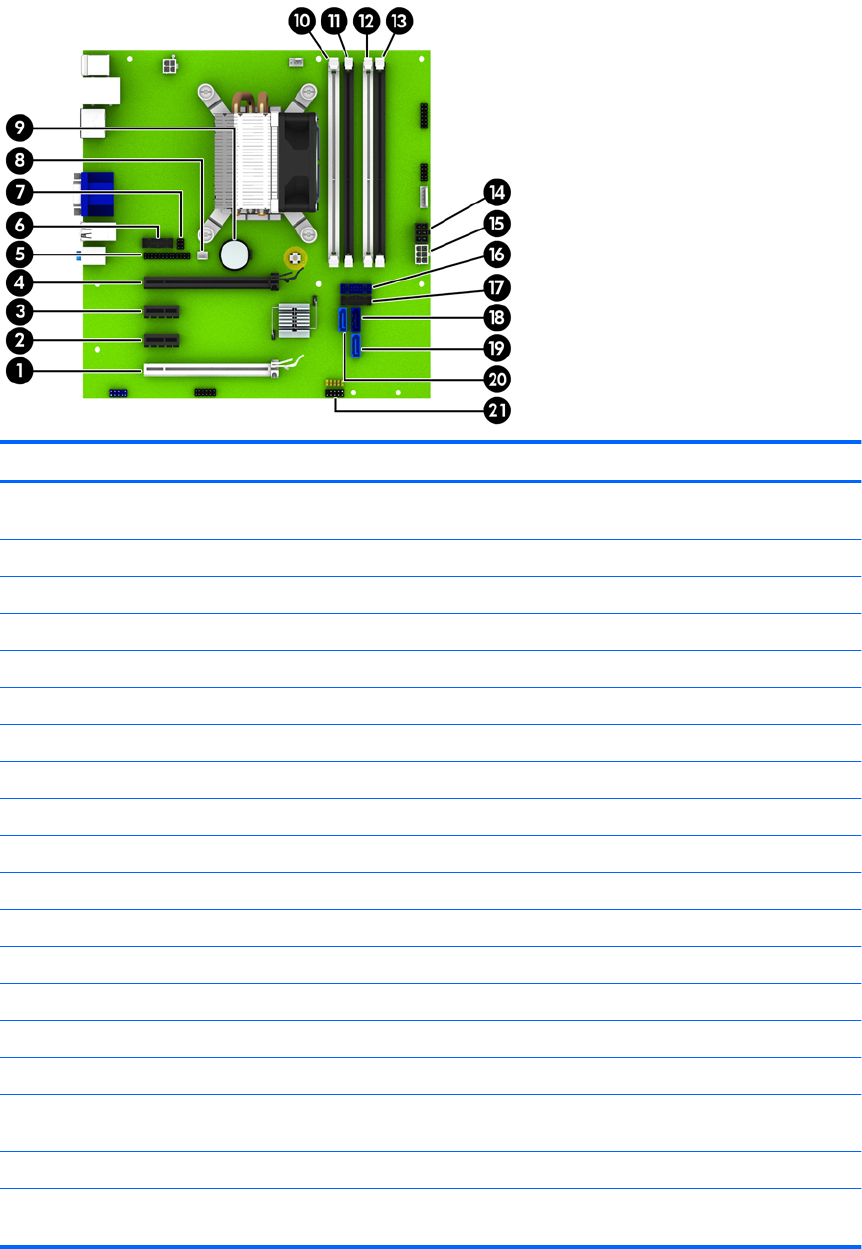

번호 시스템 보드 연결단자 시스템 보드 레이블 색상 구성 요소
1 PCI Express(x16)이 PCI
Express(x4)로 다운시프트됨
X4PCIEXP 흰색 확장 카드
2 PCI Express x1 X1PCIEXP2 검정 확장 카드
3 PCI Express x1 X1PCIEXP1 검정 확장 카드
4 PCI Express x16 X16PCIEXP 검정 확장 카드
5 병렬 포트 PAR 검정 병렬 포트
6 직렬 포트 COMB 검정 직렬 포트
7 후드 잠금 HLCK 검정 후드 잠금
8 후드 센서 HSENSE 흰색 후드 센서
9 배터리 BAT 검정 배터리
10 DIMM4(채널 A) DIMM4 흰색 메모리 모듈
11 DIMM3(채널 A) DIMM3 검정 메모리 모듈
12 DIMM2(채널 B) DIMM2 흰색 메모리 모듈
13 DIMM1(채널 B) DIMM1 검정 메모리 모듈
14 Power(전원) SATAPWR0 검정 SATA 드라이브
15 Power(
전원)PWR 흰색 시스템 보드
16 USB 3.0 앞면 USB 3.0 파란색 앞면 USB 3.0 포트
17 USB 3.0 MEDIA3.0 검정 USB 3.0 장치(예: USB 3.0 미디어 카
드 리더)
18 SATA 3.0 SATA0 진한 파랑 주 하드 드라이브
19 SATA 3.0 SATA1 연한 파랑 주 하드 드라이브 이외의 모든 SATA
장치
