MÄRKUS. Kui ühendate välise monitori ühte arvuti videoportidest (DisplayPort, VGA-port või
dokkimisjaama videoport, kui see on ühendatud), toetatakse järgmisi eraldusvõimeid:
●
Üks 2560 ᵡ 1600 eraldusvõimega monitor mistahes videopordis
●
Kaks 1920 ᵡ 1200 (WUXGA) eraldusvõimega monitori mistahes kahes videopordis
●
Kolm 1280 ᵡ 1024 (SXGA) eraldusvõimega monitori mistahes kolmes videopordis
MÄRKUS. Lisateavet arvuti videoportide kohta leiate peatükist Arvuti tundmaõppimine lk 4.
VGA
Välise monitori port ehk VGA-port on analoogkuvamisliides, mis ühendab arvutiga välise VGA-
kuvamisseadme, näiteks välise VGA-monitori või VGA-projektori.

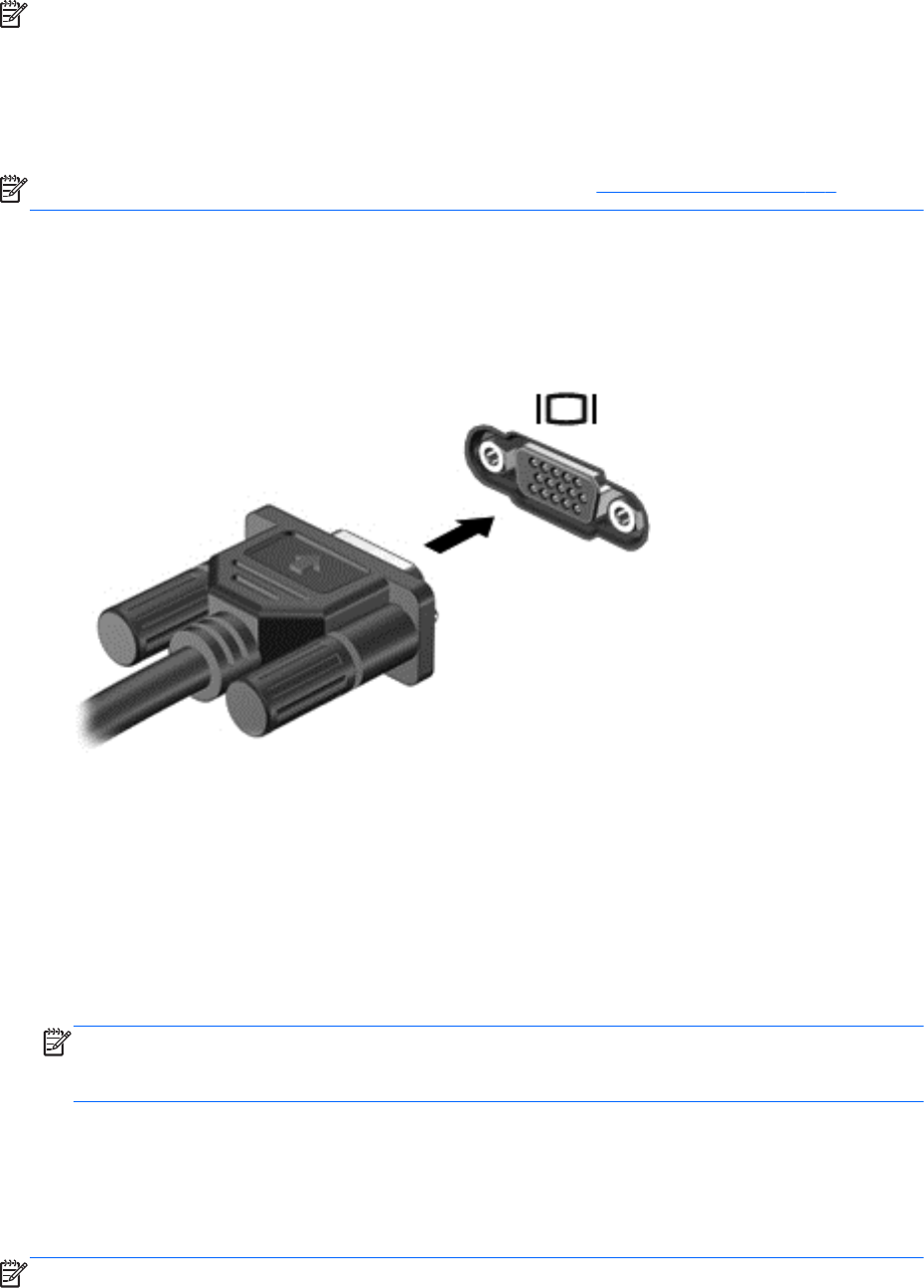

1. Ühendage monitori või projektori VGA-kaabel vastavalt joonisele arvuti VGA-porti.
2. Ekraanikujutise 4 kuvaoleku vaheldumisi aktiveerimiseks vajutage klahvi fn+f4:
●
Ainult arvuti ekraanil: ekraanikujutis kuvatakse ainult arvutis.
●
Dubleerimine: ekraanikujutis kuvatakse
korraga nii arvutis kui ka välisseadmes.
●
Laiendamine: ekraanikujutis laiendatakse
korraga üle arvuti ekraani ja välisseadme
ekraani.
●
Ainult teisel ekraanil: ekraanikujutis kuvatakse ainult välisseadmes.
Klahvi fn + f4 igakordsel vajutamisel muutub kuvaolek.
MÄRKUS. Parimate tulemuste saamiseks, eelkõige kui kasutate suvandit Laienda, reguleerige
välisseadme ekraani eraldusvõimet järgmiselt. Valige Start > Juhtpaneel > Välimus ja
isikupärastamine. Jaotises Ekraan valige Ekraani eraldusvõime reguleerimine.
DisplayPort
DisplayPort-liides ühendab arvutiga heli- või videolisaseadme, nagu kõrglahutusvõimega teler või
ühilduv digitaal- või helikomponent. DisplayPort-liides pakub suuremat jõudlust kui välise VGA-
monitori port ja täiustab digitaalseid ühendusvõimalusi.
MÄRKUS. Video- ja/või helisignaali edastamiseks DisplayPort-liidese kaudu on vaja DisplayPort-
liidesega kaablit (eraldi ostetav).
34 Peatükk 5 Multimeediumid
